遠距模擬鏡頭——中繼鏡

為何中繼鏡是攝像頭測試的必備品？

減少檢測成本
攝像頭模組直接測試時，需要超大測試距離以及超大靶面，使用中繼鏡後，可以將其轉化到極小空間內進行，縮短測試距離，縮小測試圖卡，最終減少檢測成本。
提高測試可信度
使用中繼鏡檢測，不僅可以保證成像效果與實拍效果高度還原，因為同時配套了標準的測試環境，還可以顯著減少隨機誤差以及不可控因素對測試結果的影響，提高測試可信度。
提高生產效率
如今，由於中繼鏡在攝像頭模組檢測中得以廣泛應用，與攝像頭模組相關的生產和測試設備得以有效地控制體積、提高生產效率、節約成本。同時也為實驗室等其他有攝像頭測試需求的應用，提供了有效可行的解決方案。
實現特殊應用檢測
有效解決了超廣角攝像頭測試，無窮遠測試等實拍環境難以實現的問題。

中繼鏡主要檢測攝像頭產品的解析力。其應用的方案，隨著手機攝像頭的發展，而不斷成長與完善，目前已經普及到車載、安防、視頻會議設備、智能家居等各個領域。尤其在廣角、長焦模組的生產和檢測環節，具有無可替代的作用。

目前，在所有大批量生產的 AA（主動對準）製程、模組調焦、產品終端測試等環節中，模擬檢測（中繼鏡或平行光管陣列）幾乎是唯一解決方案。

手機攝像頭　｜　車載攝像頭　｜　無人機攝像頭　｜　視頻會議攝像頭　｜　智能家居攝像頭

選型原則：被測產品的視角 ≤ 中繼鏡的視角 (FOV)

技術要求：

計算公式：光闌直徑 = 焦距 (EFL) / 光圈 (F.no)

選型條件：被測產品光闌直徑 ≤ 中繼鏡光闌直徑

光闌直徑 = 2.25mm / 2.2 = 1.02mm ≤ 4mm ✓

關鍵參數：MDR = 【中繼鏡機械下表面】到【被測鏡頭光闌位置】距離

精度要求：

注意事項：高要求測試中，忽視真實光闌位置會造成 SFR 數值下降

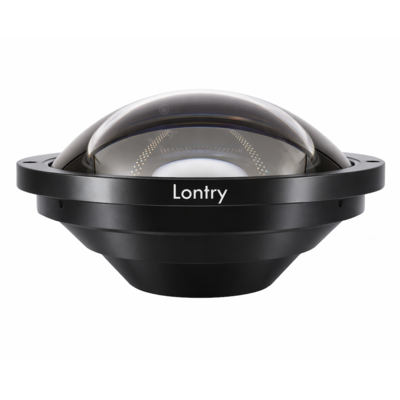

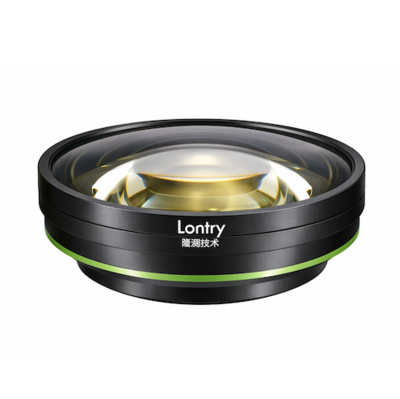

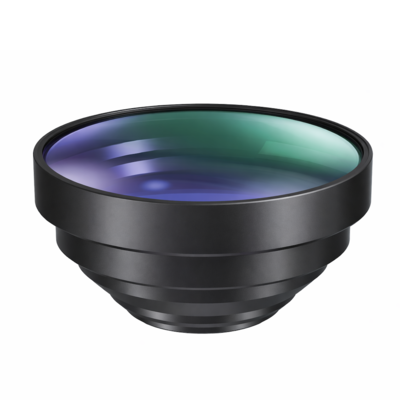

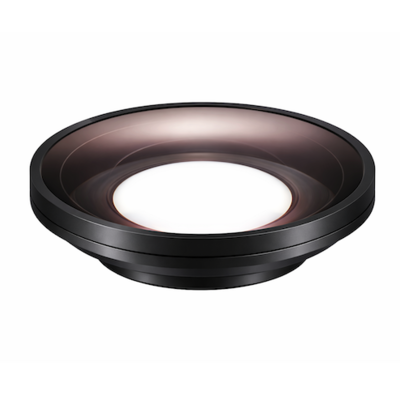

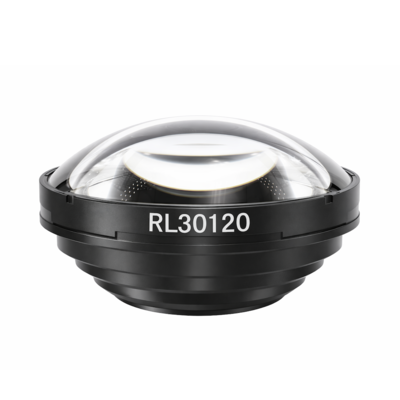

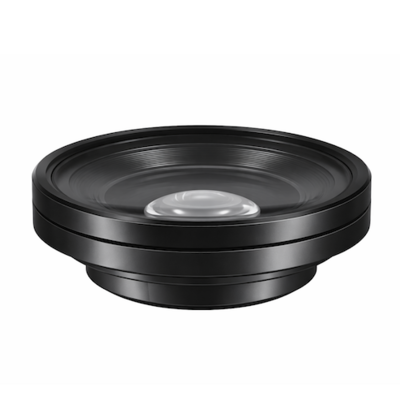

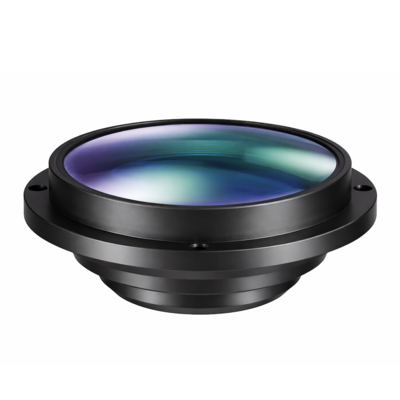

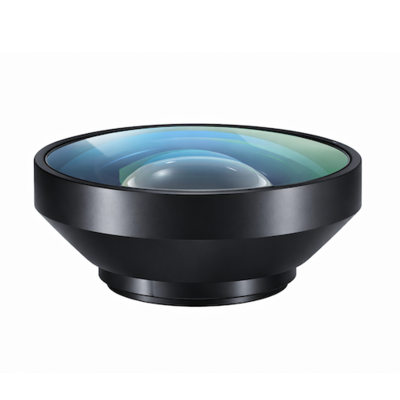

Lontry 中繼鏡命名規則解析（以 RL11125 為例）

RL: Relay Lens
中繼鏡

11: MDR=11mm
模組安裝距離

125: FOV=125°
最大視場角

提示：在手機或窄視窗中，可左右滑動表格以查看完整欄位。

實驗室	隆測 Image Quality Test 實驗室 V1
實驗環境要求	暗室（無雜散光）
拍照攝像頭	FOV=180°　紅外 940nm
實驗圖卡	透射式菲林圖卡

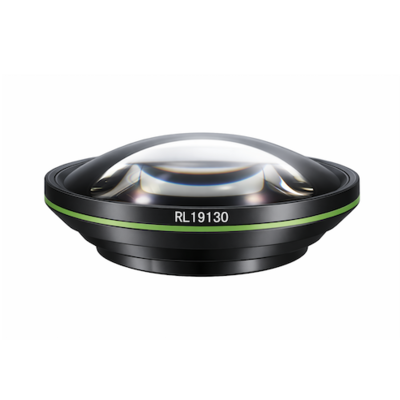

實驗對比鏡頭	A- 隆測 RL19130 帶紅外鍍膜中繼鏡，B- 其他品牌 130 度無鍍膜中繼鏡
實驗數據	NITR
觀測描述	A 款鏡頭測試圖清晰可見，與實拍圖無明顯差異。B 款鏡頭測試圖太暗無法識別、無法採納。
實驗結果	A- 隆測 RL19130 鍍膜中繼鏡測試效果更佳。

市面上車載攝像頭、安防攝像頭等均有夜晚拍攝的需求，因此測試時，對中繼鏡紅外透過率也有很高的要求。面對這類有紅外成像的拍攝需求，隆測技術已對主要產品均鍍有紅外增透膜，波長最高可至 940nm。即在不更換鏡頭的前提下，攝像頭測試時，既能滿足可見光場景的拍攝需求，又能滿足紅外光場景的拍攝需求。
