遠距模擬鏡頭 —— 中繼鏡

為何中繼鏡是相機測試的必備品？

● 減少檢測成本

相機模組直接測試時，需要超大測試距離以及超大靶面，使用中繼鏡後，可以將其轉化到極小空間內進行，縮短測試距離，縮小測試圖卡，最終減少檢測成本。

● 提高測試可信度

使用中繼鏡檢測，不僅可以保證成像效果與實拍效果高度還原，因為同時配套了標準的測試環境，還可以顯著減少隨機誤差以及不可控因素對測試結果的影响，提高測試可信度。

● 提高生產效率

由於中繼鏡在相機模組檢測中得以廣泛應用，相關生產和測試設備得以有效地控制體積、提高生產效率、節約成本。同時也為實驗室等其他測試需求提供了有效可行的解決方案。

● 實現特殊應用檢測

有效解決了超廣角相機測試、無窮遠測試等實拍環境難以實現的問題。

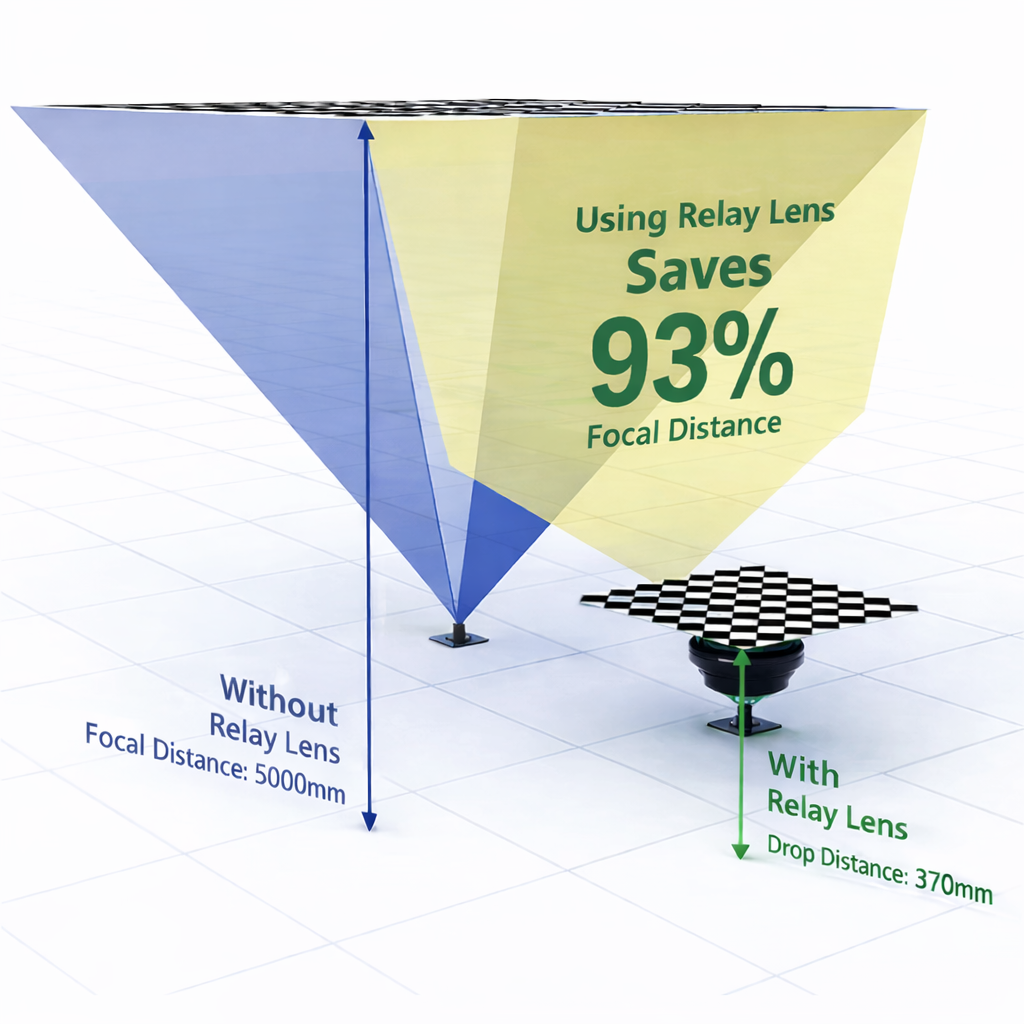

使用中繼鏡後

距離節省 93%

中繼鏡的應用範圍

中繼鏡主要檢測相機產品的解析度。其應用方案隨著手機相機的發展而不斷成長與完善，目前已經普及到各個領域。尤其在廣角、長焦模組的生產與檢測環節，具有不可替代的作用。

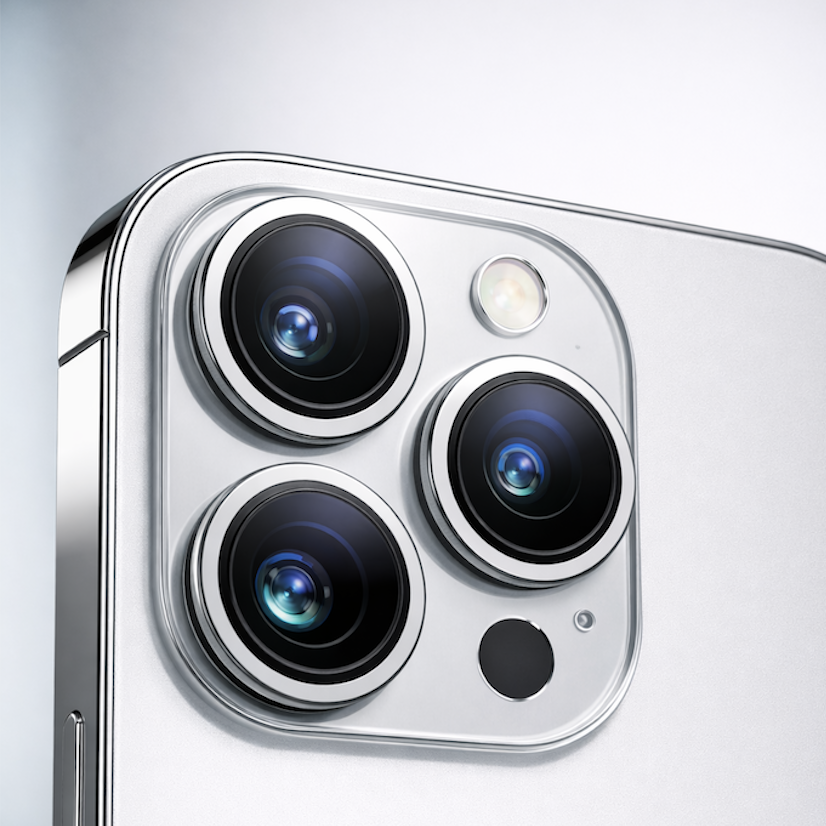

手機相機

車載相機

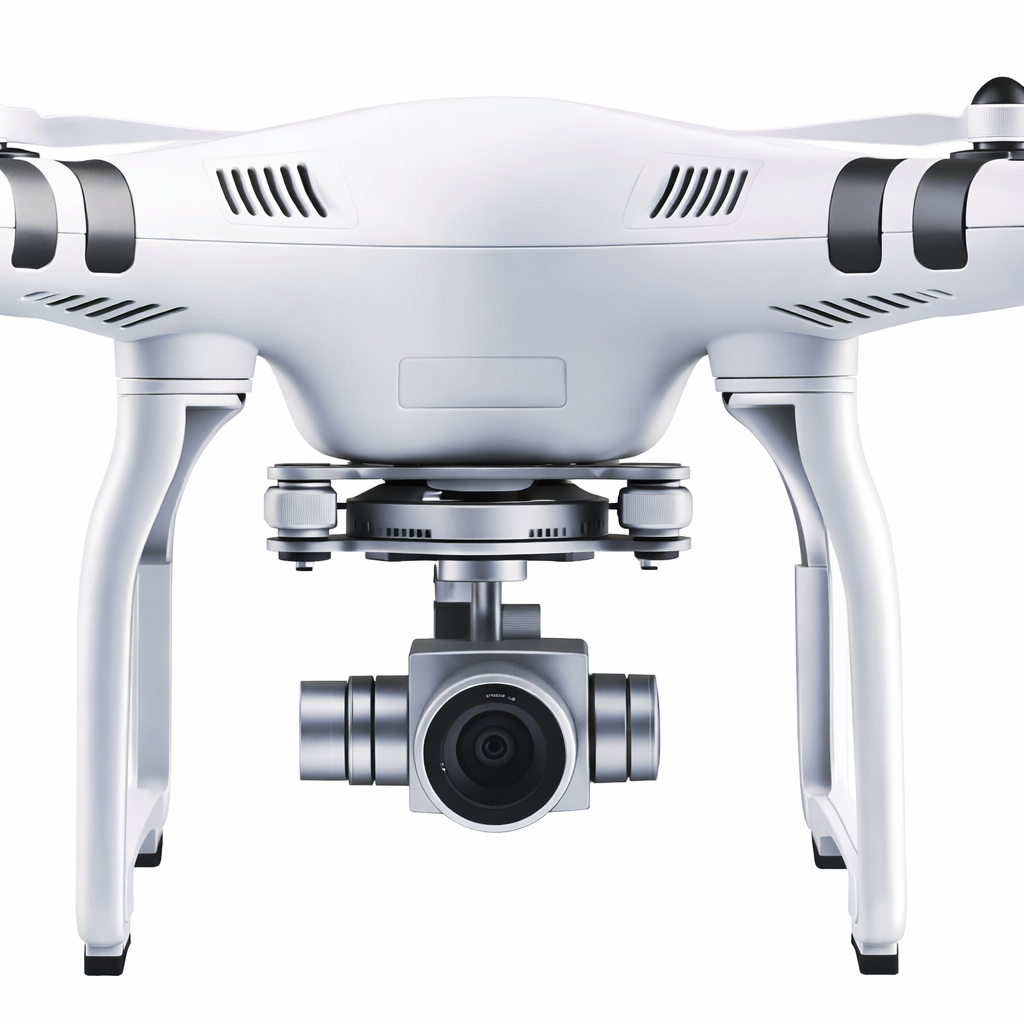

無人機

視頻會議設備

智慧家居

Exclusive Feature

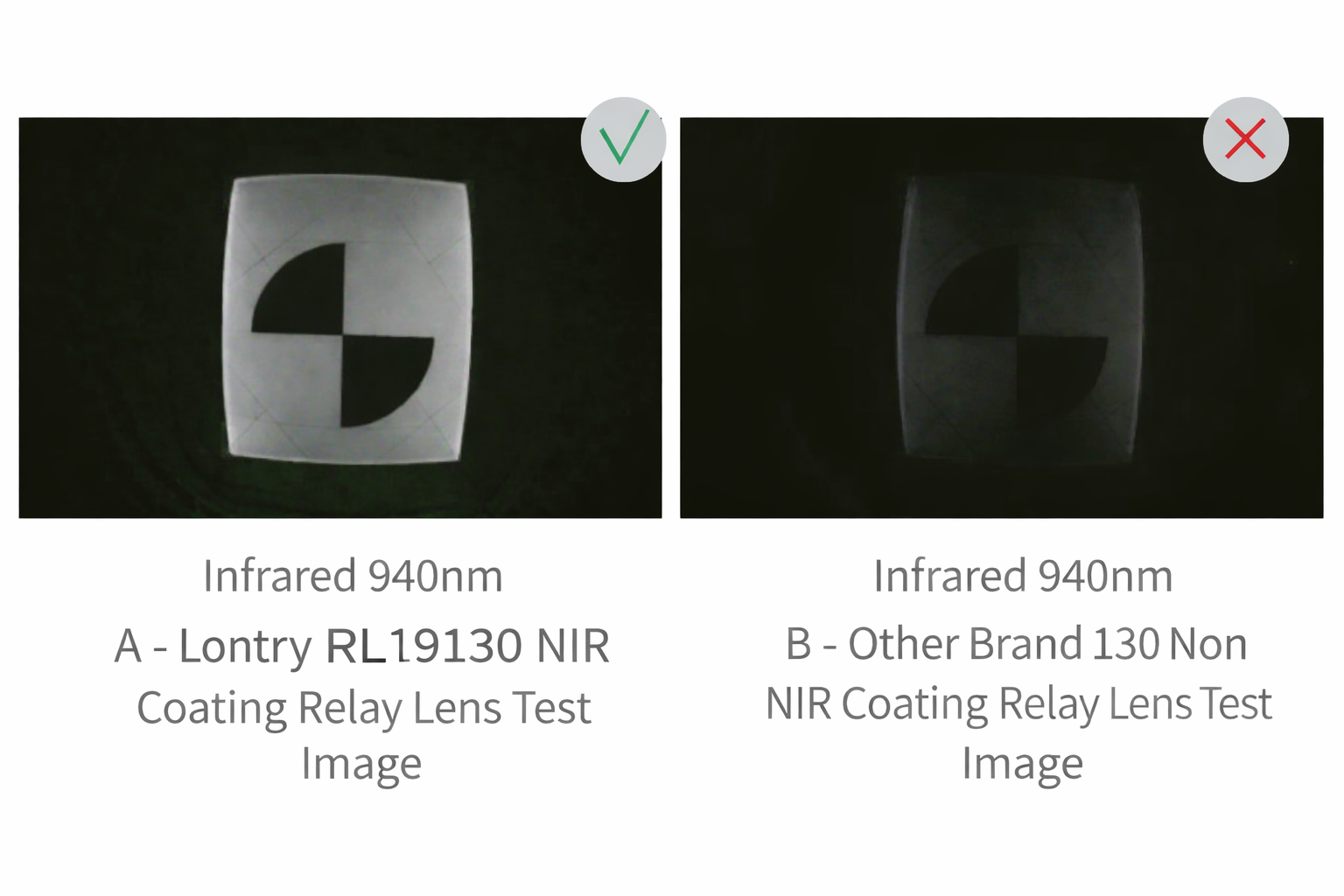

獨家功能：可同時滿足可見光 + 紅外光拍攝需求

針對車載、安防之夜間模式檢測需求，隆測中繼鏡特別支援 940nm 紅外波段，解決了行業內多頻譜兼容測試的痛點。

● 行業痛點

傳統中繼鏡在紅外模式下，往往因解析度下降導致圖像模糊，無法滿足高標準測試需求。

● 隆測優勢

隆測技術透過特殊的光學設計與鍍膜製程，確保在可見光與紅外光環境下均能清晰成像，實現一套設備完成雙模檢測。

中繼鏡選型三步法

Step 01. 配視野 (FOV)

原則：**被測相機模組視野角 < 中繼鏡視野角**。
需確保中繼鏡能完整覆蓋被測產品的視野範圍，以獲得準確的邊緣解析度數據。

Step 02. 定孔徑 (Aperture)

入瞳直徑計算：**Aperture = EFL / F.no**。
原則：**被測相機模組的入瞳直徑 ≤ 中繼鏡孔徑**。若孔徑不足將導致失真與解析度下降。

Step 03. 定安裝 (MDR)

基準：**中繼鏡機械下表面到被測物入瞳位置的距離**。
這是硬體設計的關鍵參數，安裝精度要求須嚴格控制在 **±0.5mm** 內。

注意事項： 在高要求測試中，忽視真實入瞳 (Entrance Pupil) 位置會造成 SFR 數值明顯下降。

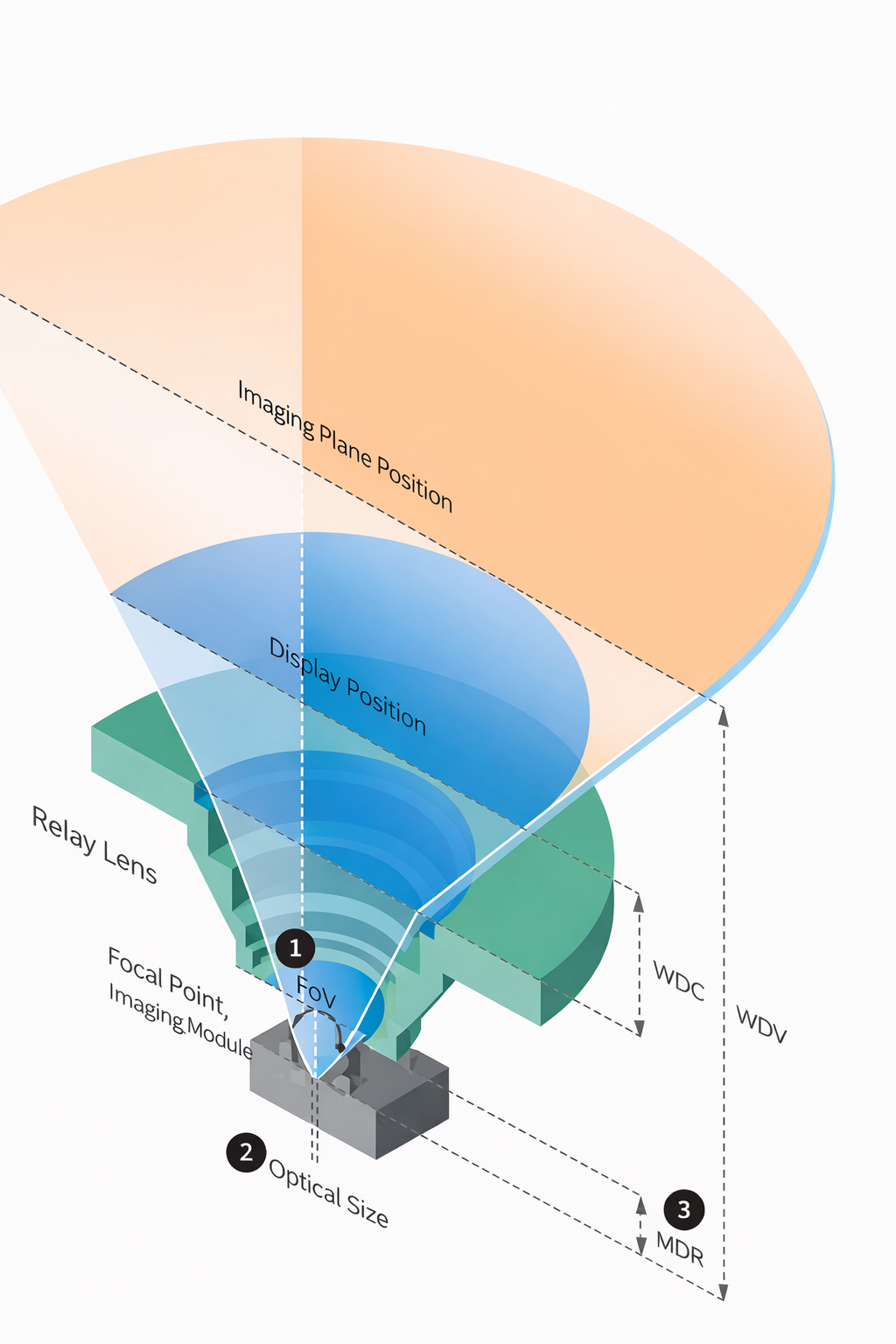

中繼鏡技術參數詳解 (Lontry 標準)

參數名稱	英文縮寫	技術意義
視野角	FOV	中繼鏡兼容的最大視野角
孔徑直徑	Aperture	中繼鏡支持的最大光闌直徑
焦距	f	焦距越大圖卡越遠、尺寸越大
安裝距離	MDR	被測物入瞳位置到中繼鏡下表面的距離
虛像距離	WDV	需要模擬出的成像位置 (如無窮遠)
圖卡距離	WDC	實體圖卡到中繼鏡機械上表面的距離

命名規則 (以 RL11125 為例)

RL中繼鏡系列

|

11MDR=11mm

|

125FOV=125°

典型中繼鏡測試環境要素

1. 標準化光源高均勻度平板背光模組

2. 高解析圖卡透射式 Film Chart

3. 隆測中繼鏡系統核心遠距模擬鏡組

4. 精密測試支架高精度 6 軸/Z 軸治具

5. 被測模組 (DUT) 手機/車載/安防相機模組

6. 演算法軟體自動化圖像分析系統
