平行光管

超廣角檢測

超廣角檢測⏤平行光管

車載相機模組介紹

車載相機模組示意

圖示：360°環景相機模組／ADAS 前攝模組／倒車相機模組（示意）

ADAS 相機模組（前）

焦距	大焦距
入瞳	大入瞳直徑
視場角	10° - 40°
功能	防碰撞、車道保持、行人保護、交通標誌識別及夜視等

可左右滑動查看表格

360°環景相機模組（左、右、後）

模組數量	2-4 顆廣角模組
視場角	大廣角
功能	車道偏移、警報、自適應巡航、路況監控等
測試距離	1-5m

可左右滑動查看表格

倒車影像模組

視場角	大廣角
模擬距離	變化幅度較大
功能	倒車影像
測試距離	1-12m

可左右滑動查看表格

車載相機模組測試方案

中繼鏡／平行光管／光源／圖卡搭配

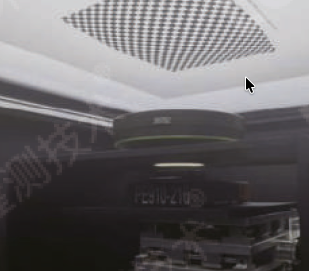

ADAS 前相機模組＿中繼鏡測試方案

中繼鏡：

RL4045

適用：

45°以內相機模組檢測

配套光源：

隆測 LT-SG-460x420A

配套圖卡：

定制菲林圖卡，模擬 200m 測試距離，FOV=40°時，圖卡尺寸 = 283 × 159mm（16:9）

360°環景/倒車影像模組_中繼鏡測試方案

中繼鏡：

RL09150B

適用：

150°以內相機模組檢測

配套光源：

隆測 LT-SG-650x610A

配套圖卡：

定制菲林圖卡，模擬 1m 測試距離，FOV=150°時，圖卡尺寸 = 482 × 271mm（16:9）

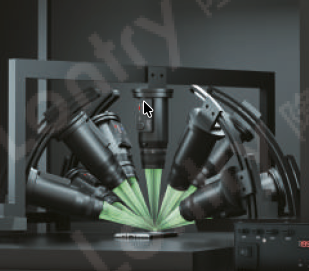

360°環景/倒車影像模組＿平行光管測試方案

平行光管：

CL08020（5-9 組）

適用：

超大角度相機模組檢測

配套光源：

內置

配套圖卡：

內置

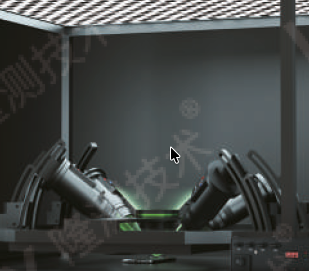

360°環景/倒車影像模組＿中繼鏡 + 平行光管測試方案

中繼鏡：

RL4045 或 RL2288

平行光管：

CL08020（4-6 組）

配套光源：

隆測 LT-SG-500x500A-D50

配套圖卡：

定制菲林圖卡

平行光管檢測系統框架

內置光源／內置圖卡／相機模組；標註 MDR、WDV、WDC、FOV

框架示意（含 MDR / WDV / WDC / FOV）

*MDR：相機模組到平行光管相端的安裝距離　 WDV：相機模組到模擬成像位置的距離　 WDC：平行光管物端到測試卡的距離

平行光管測試環境

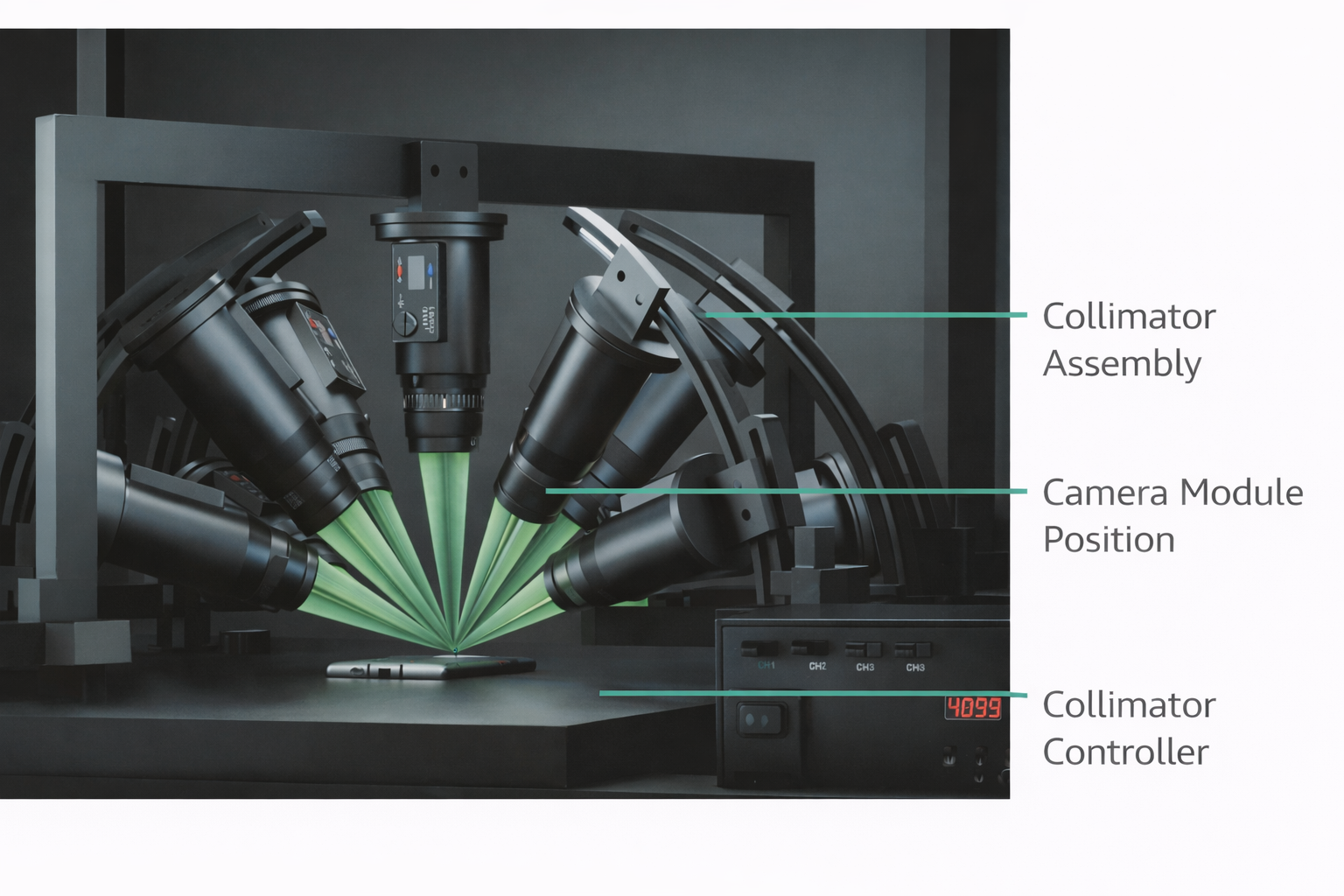

全平行光管方案

標註：平行光管組／相機模組位置／平行光管控制器

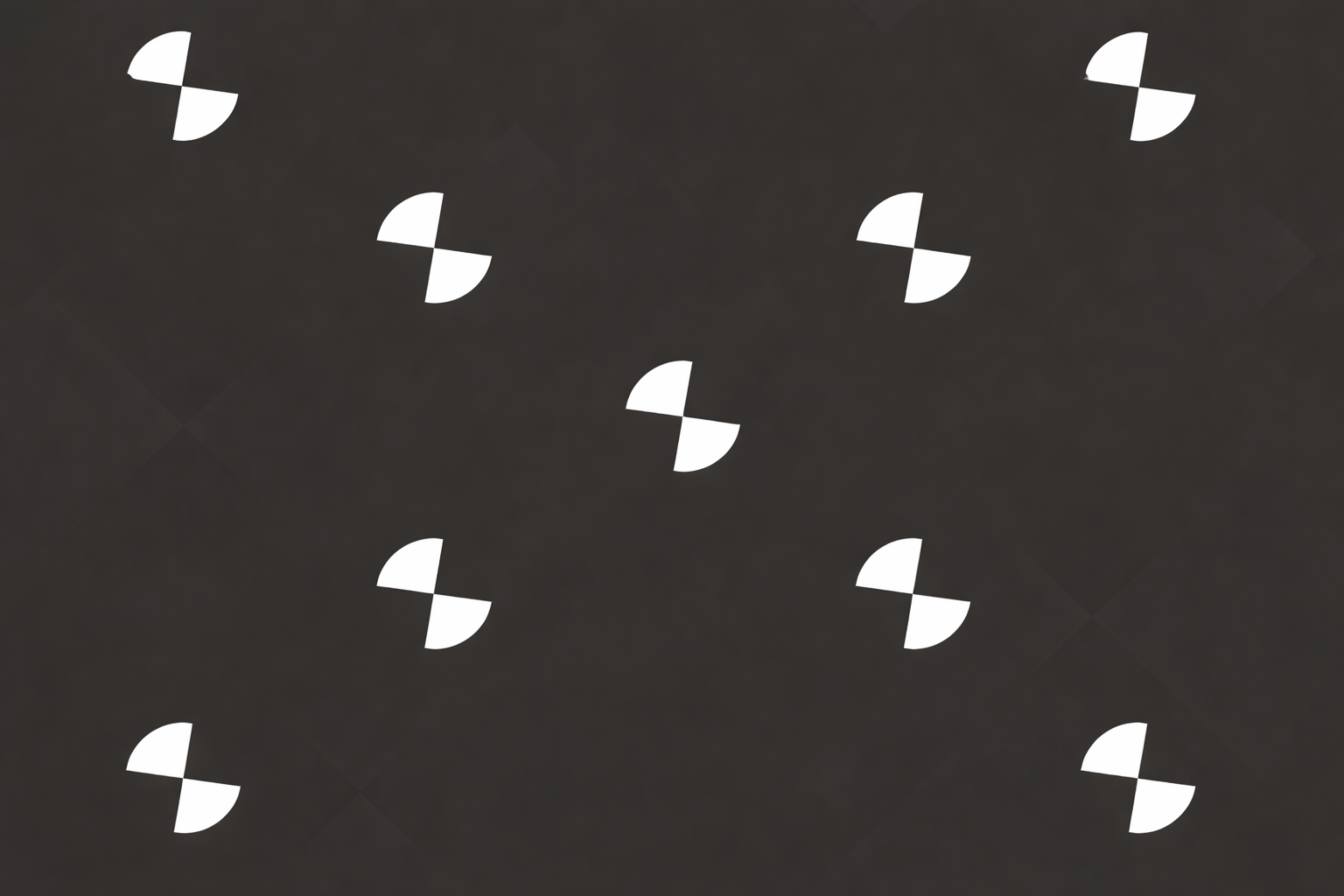

成像示意圖

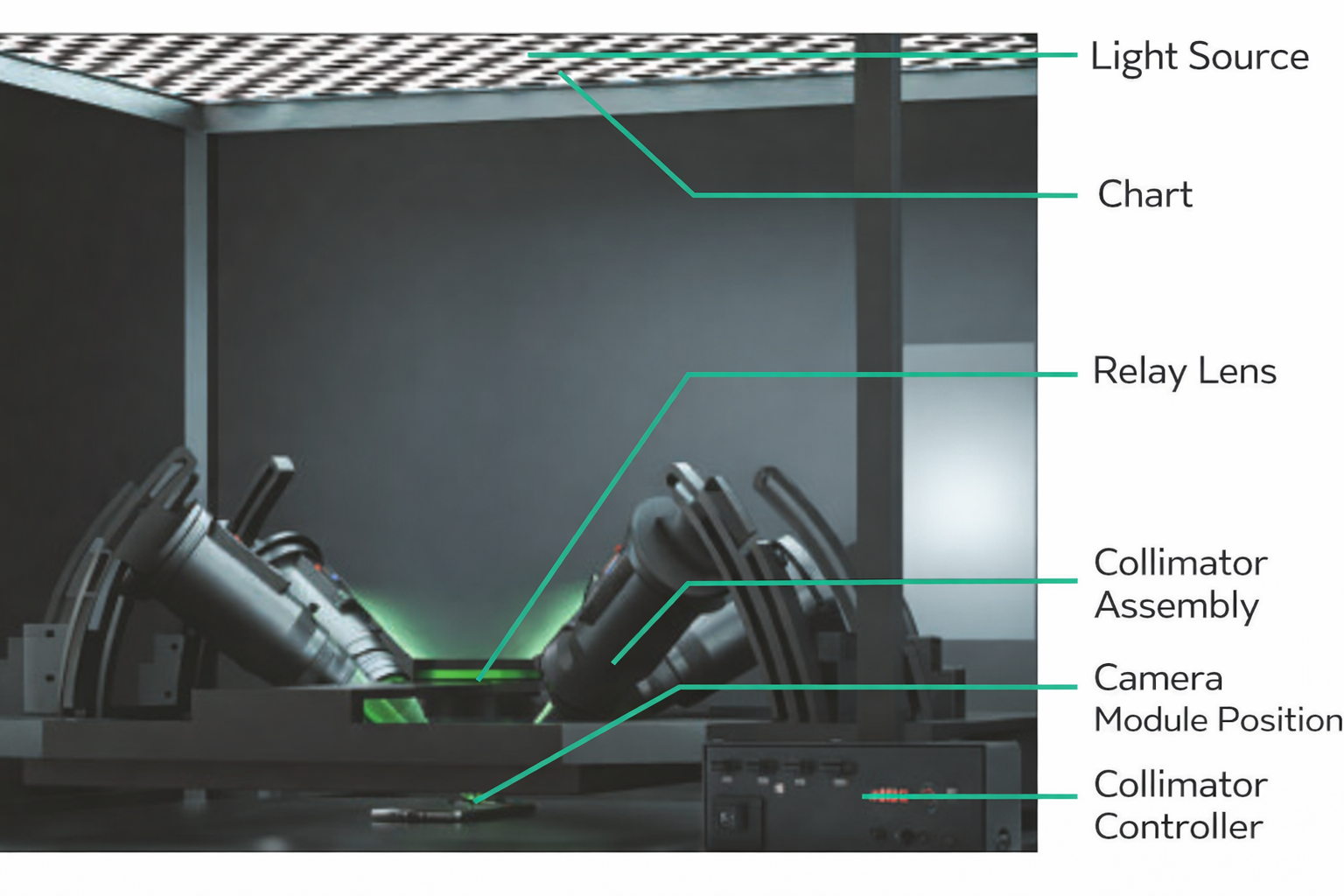

中繼鏡 + 平行光管方案）

標註：光源／圖卡／中繼鏡／平行光管組／相機模組位置／平行光管控制器

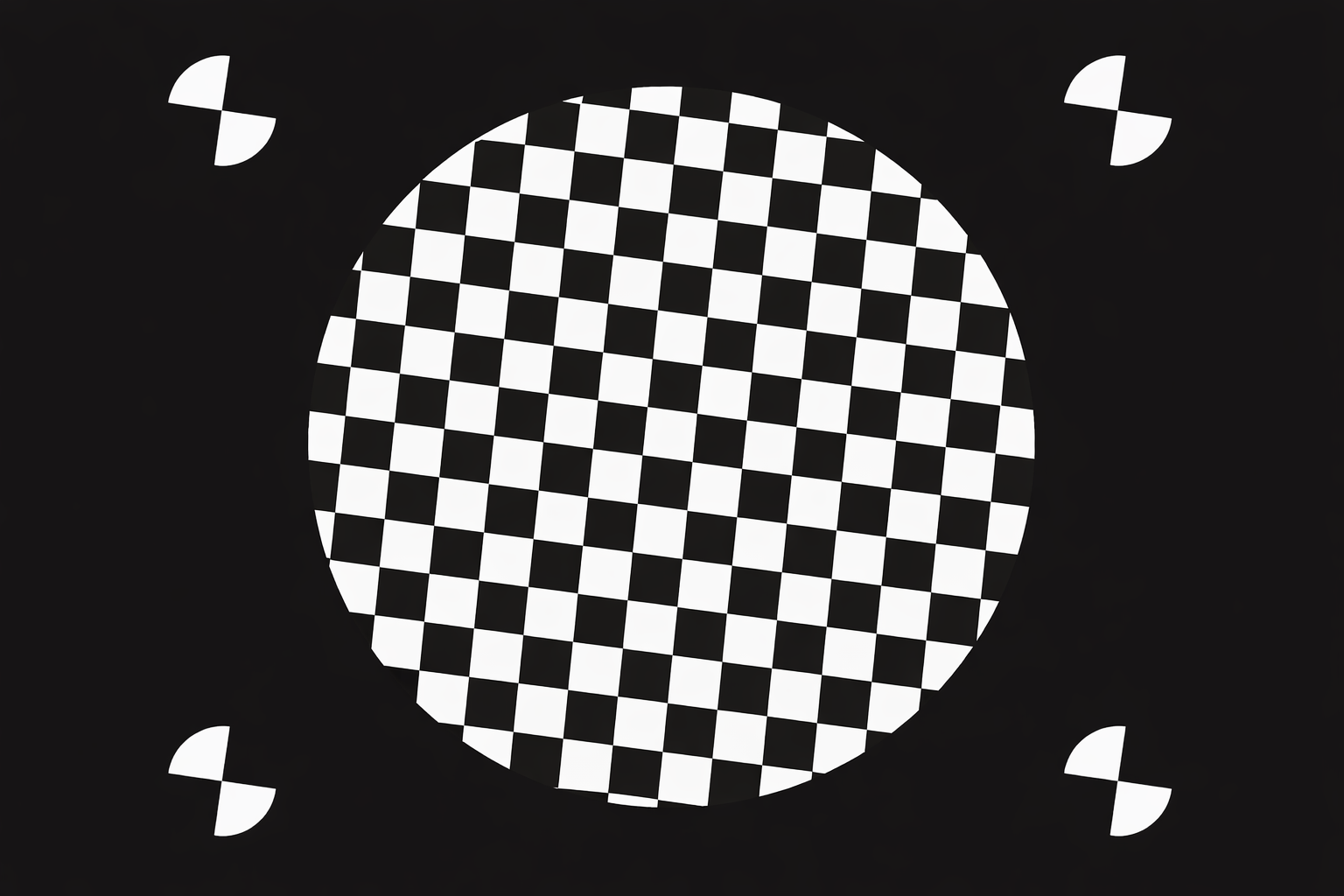

成像示意圖

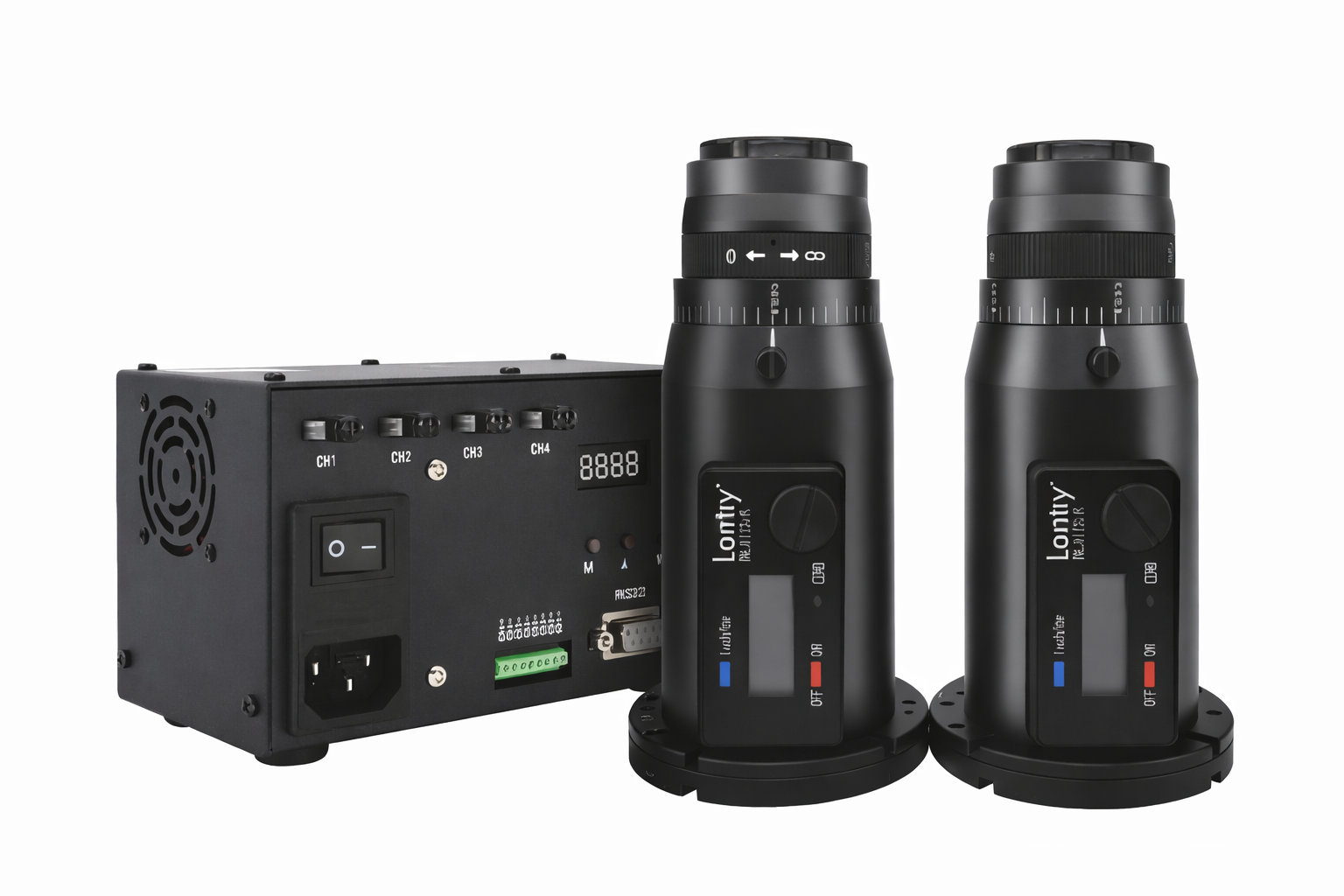

平行光管 CL08020

產品規格／產品特點／結構尺寸圖

產品外觀

產品特點

① 兼容 500mm-INF 距離內的模擬檢測

② 與測試工裝結合，靈活測試大廣角模組不同 FOV 測試方位的清晰度

③ FOV=20，適用於車載、安防、智慧家居、無人機等相機模組檢測

焦距	視場角	MDR	出瞳直徑	重量	模擬距離範圍	光源	波長	電池	輪廓尺寸
90mm	20°	80mm	4mm	0.45kg	500mm-INF	LED 1W	白光、紅外可選	LR44	Φ73×140.3mm

可左右滑動查看表格

*MDR：相機模組到平行光管相端的安裝距離

結構尺寸圖

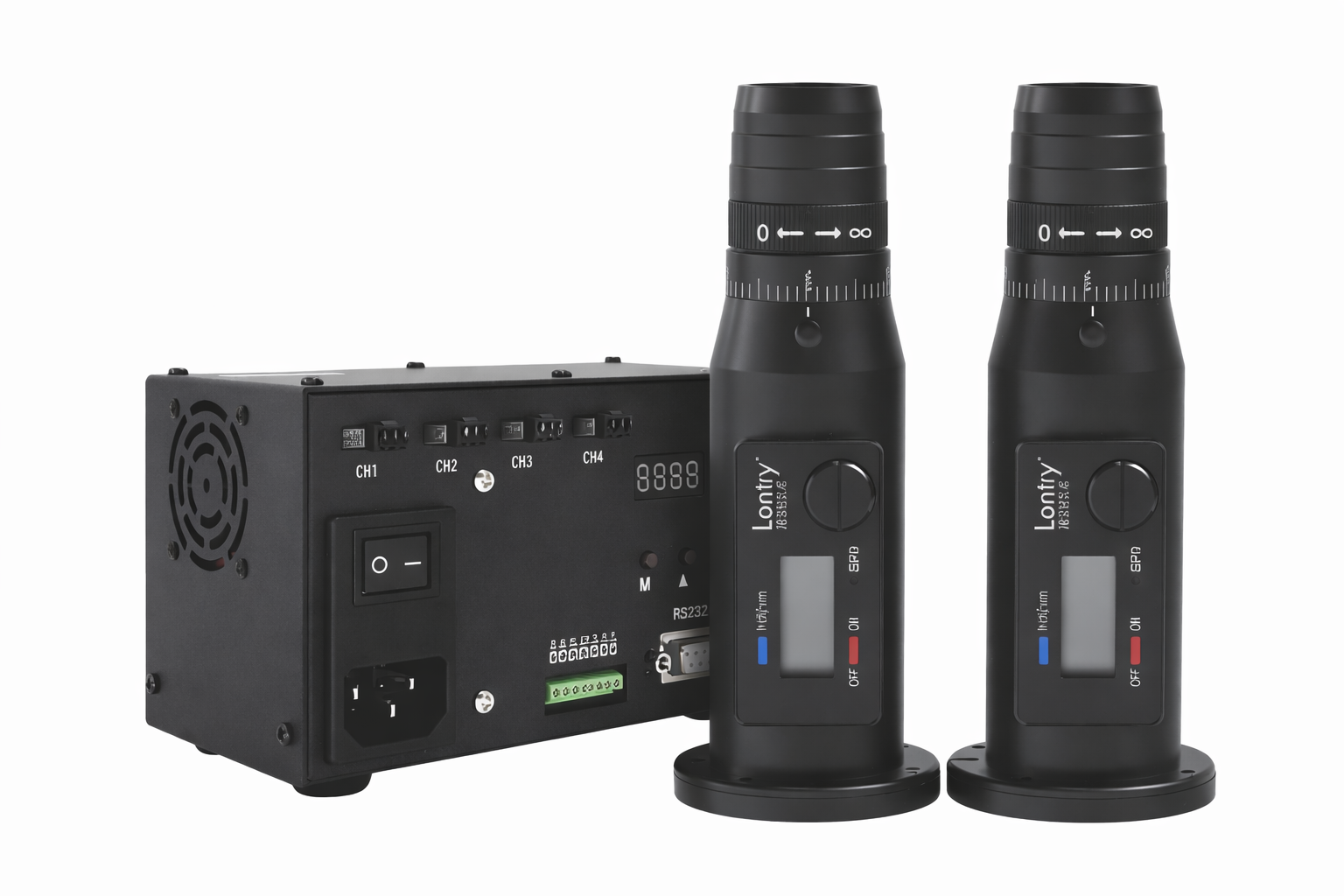

平行光管 CL15008

產品規格／產品特點／結構尺寸圖

產品外觀

產品特點

① 兼容 500mm-INF 距離內的模擬檢測

② 大工作距離，滿足自動化設備更多的功能需求，及更多 FOV 測試方位

③ 與測試工裝結合，靈活測試大廣角模組不同 FOV 測試方位的清晰度

④ 廣泛應用於車載、安防、無人機等相機模組檢測。

焦距	視場角	MDR	出瞳直徑	重量	模擬距離範圍	光源	波長	電池	輪廓尺寸
102mm	8°	150mm	4mm	0.34kg	500mm-INF	LED 1W	白光、紅外可選	LR44	Φ58×153.5mm

可左右滑動查看表格

*MDR：相機模組到平行光管相端的安裝距離
