訂製標定板／圖卡
如何訂製標定板／圖卡

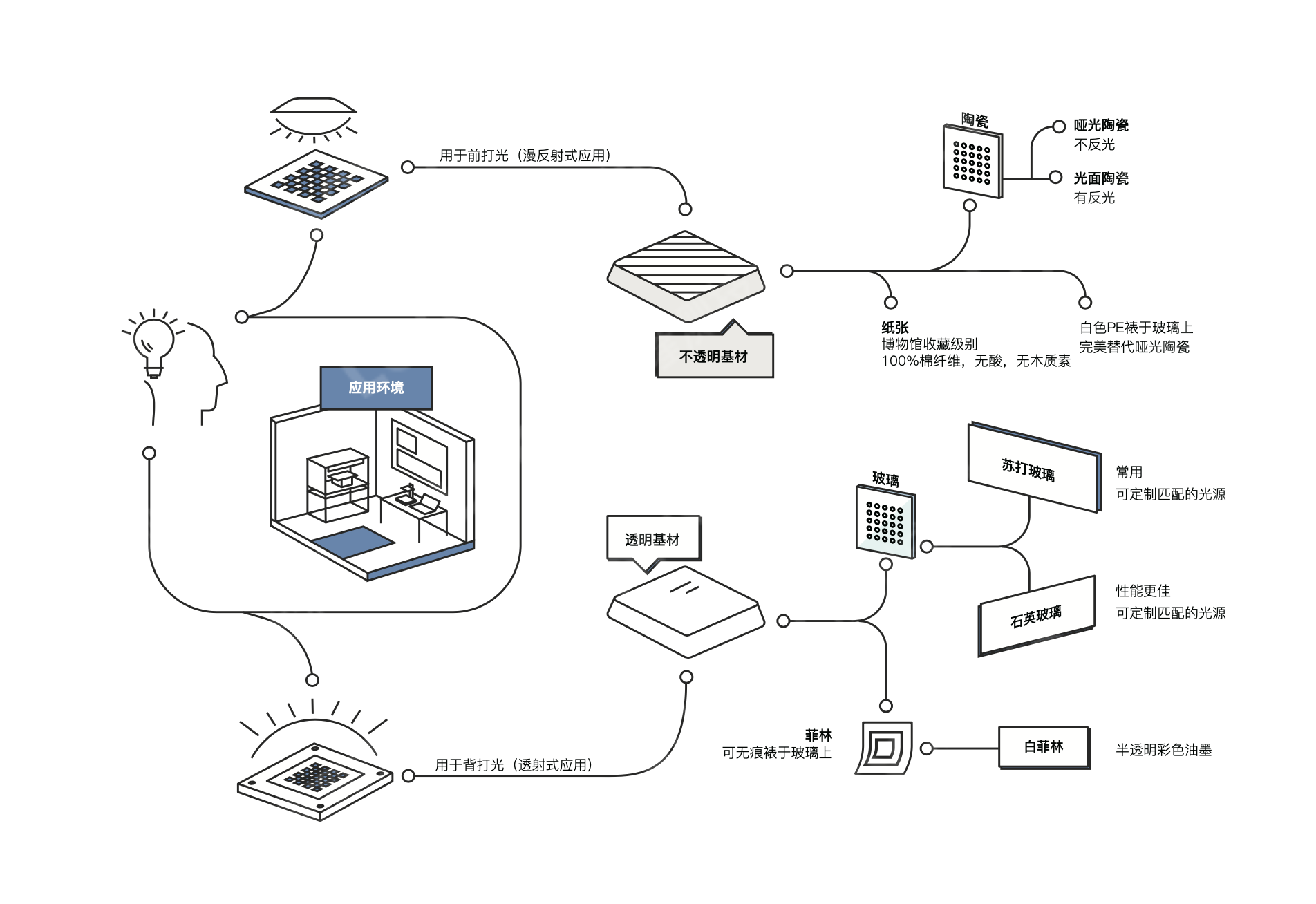

1.
選基材
應用環境 選材起點
依據實際使用環境與量測需求，選擇對應的「不透明基材」或「透明基材」，並搭配合適的製作工藝與塗層。
打燈光與背打光屬不同應用情境：
・用於打燈光（漫反射式應用）
・用於背打光（透射式應用）
・用於打燈光（漫反射式應用）
・用於背打光（透射式應用）
基材選項 不透明／透明
不透明基材（用於打燈光：漫反射式應用）
- 陶瓷：霧面陶瓷（不反光）；亮面陶瓷（有反光）
- 紙張：博物館收藏等級；100% 棉纖維，無酸、無木質素
- 白色 PE 襯於玻璃上：完美替代霧面陶瓷
透明基材（用於背打光：透射式應用）
- 玻璃：
- 蘇打玻璃：常用；可訂製匹配的光源
- 石英玻璃：性能更佳；可訂製匹配的光源
- 菲林：可無需黏貼於玻璃上
- 白菲林：半透明彩色油墨
2.
選製作工藝
→ 左右滑動查看表格
| 最小線寬 （要求精度） |

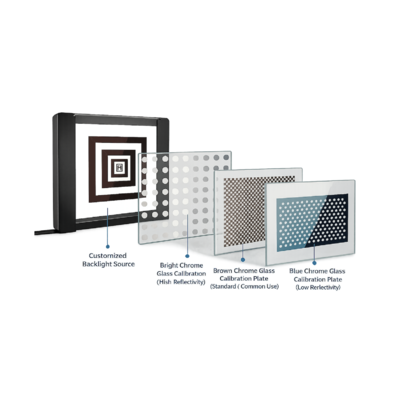

≥ 0.7 μm（±1 μm） | 工藝：光刻 塗層：鉻 |
亮鉻（高反射率） 棕鉻（常用） 藍鉻（低反射率，OD>4.5） |
可選玻璃鉻、陶瓷鉻材質 |
| ≥ 20 μm（±2 μm） | 工藝：黃光工藝 塗層：感光塗層 |
不反射（OD>5） | 可選玻璃感光、碳纖維、玻璃裱白色 PE 材質 | |
| ≥ 15 μm（±10 μm） | 工藝：光繪 塗層：溴化銀 |
100% 黑時 OD>4.5 灰階 OD 值可控 |
可選菲林材質 | |
| ≥ 0.3 mm（±0.1 mm） | 工藝：噴墨 塗層：油墨 |
高對比度 | 可選白色 PE、彩色菲林、紙張材質 |
訂製服務
→ 左右滑動查看表格
| 圖紙 | ・訂製標定板需提供圖紙 ・常規圖可免費提供 ・有償提供圖紙繪製服務，可做逆向變更設計 |
背光源訂製 | 透射式標定板可提供光源訂製服務 |
| 訂製製作時間 | 3–10 天不等 | 框架訂製 | 反射式標定板可提供金屬框架訂製服務 |
| 檢測報告 | ・可免費提供自檢報告 ・可代理申請深圳計量院檢測報告（自費） |
起訂量 | 1 片起訂 |
切割工藝
.png)
切割方式 公差／量產
| 常規切割 | ・適合矩形 ・外形公差 ±0.1 mm |

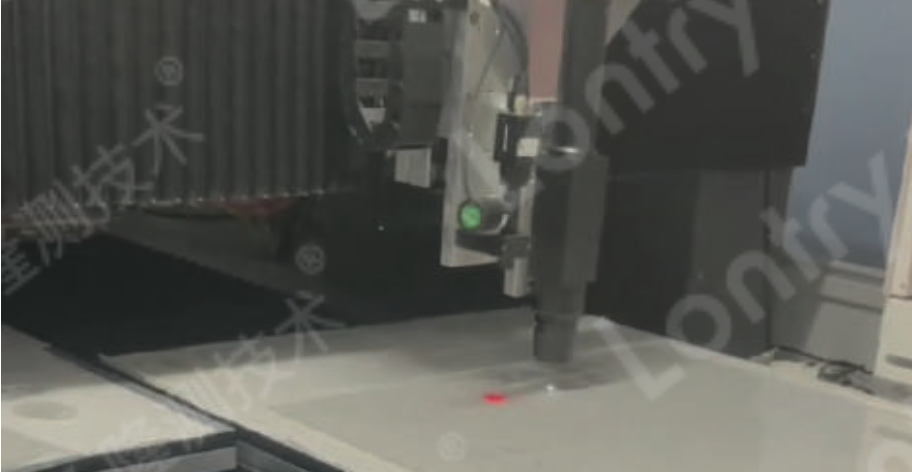

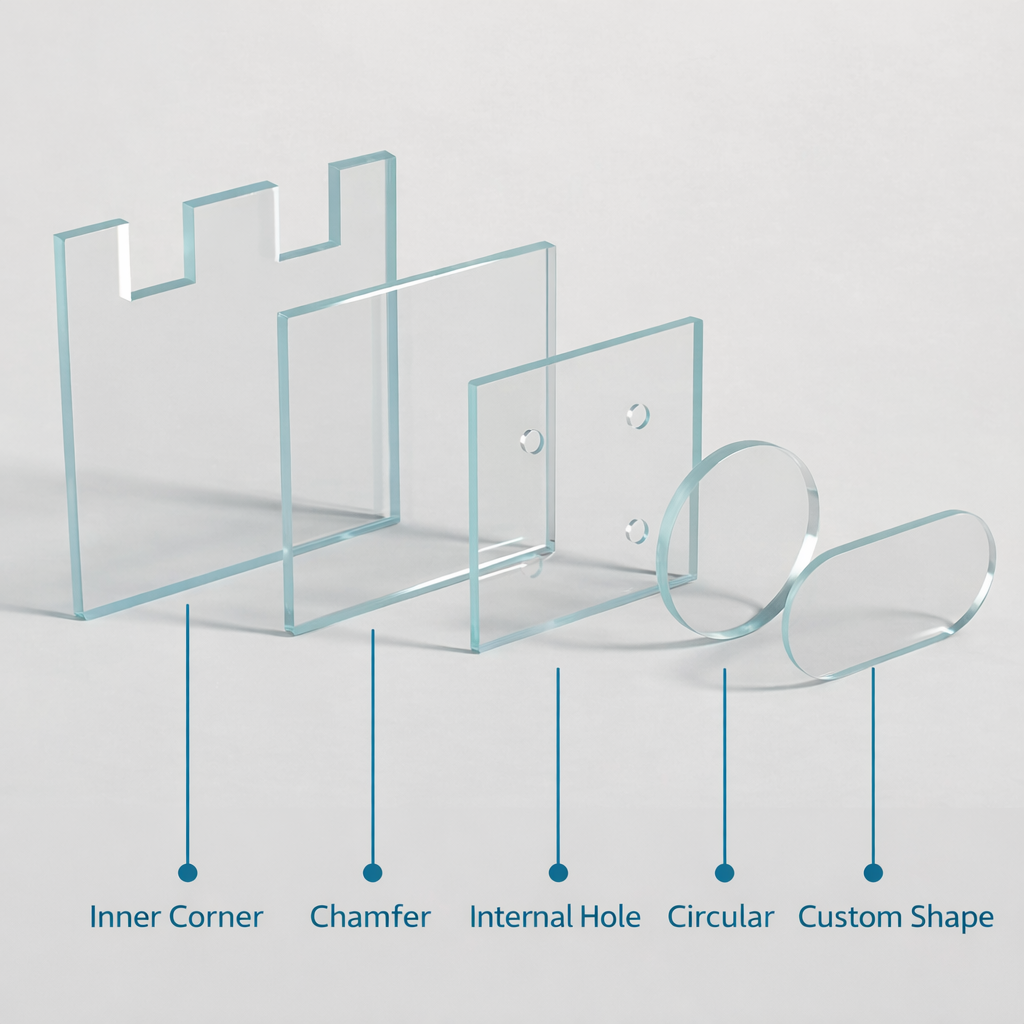

| 雷射切割 | ・可切割任何形狀 ・外形公差 ±0.01 mm ・可切割 0.1 mm 的孔 ・適合量產 |
.png)
生產設備
.png)

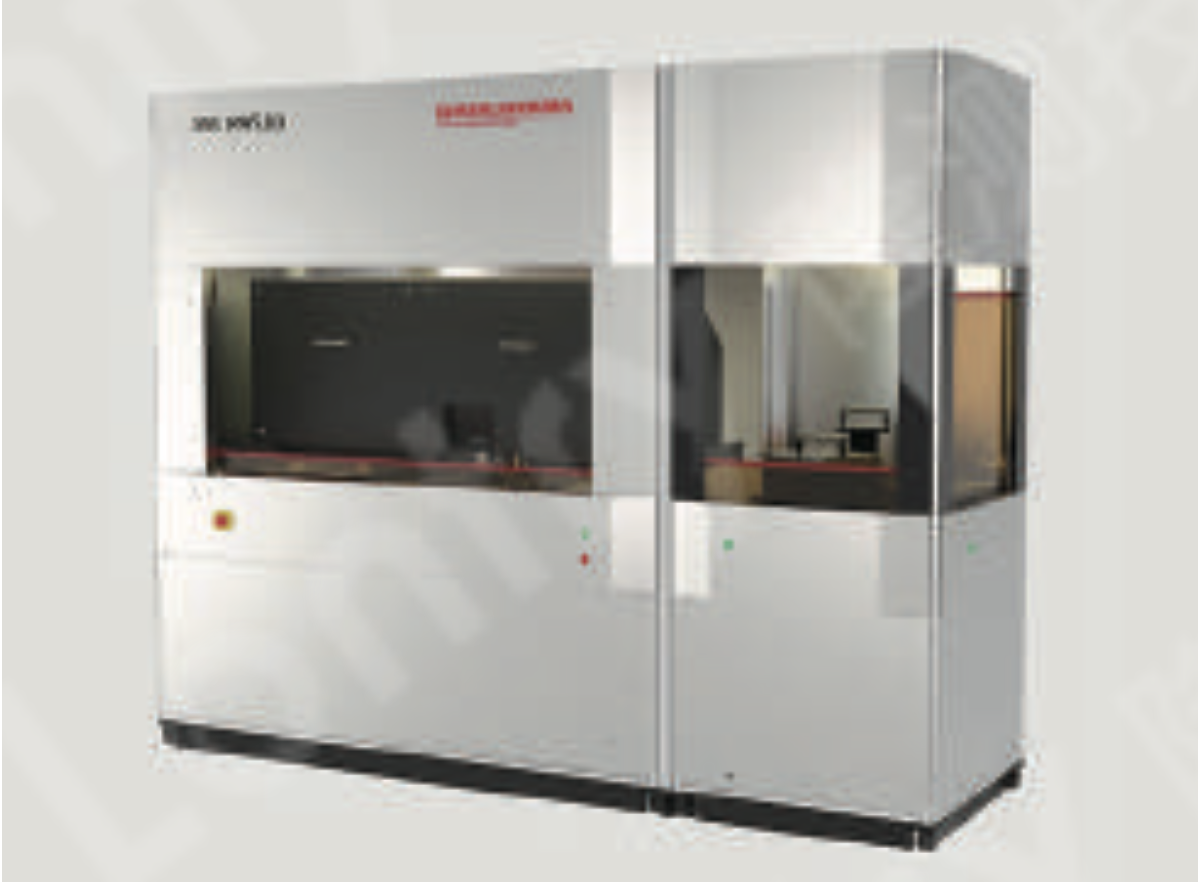

▲ IC-MASK 掩模寫入設備
.png)

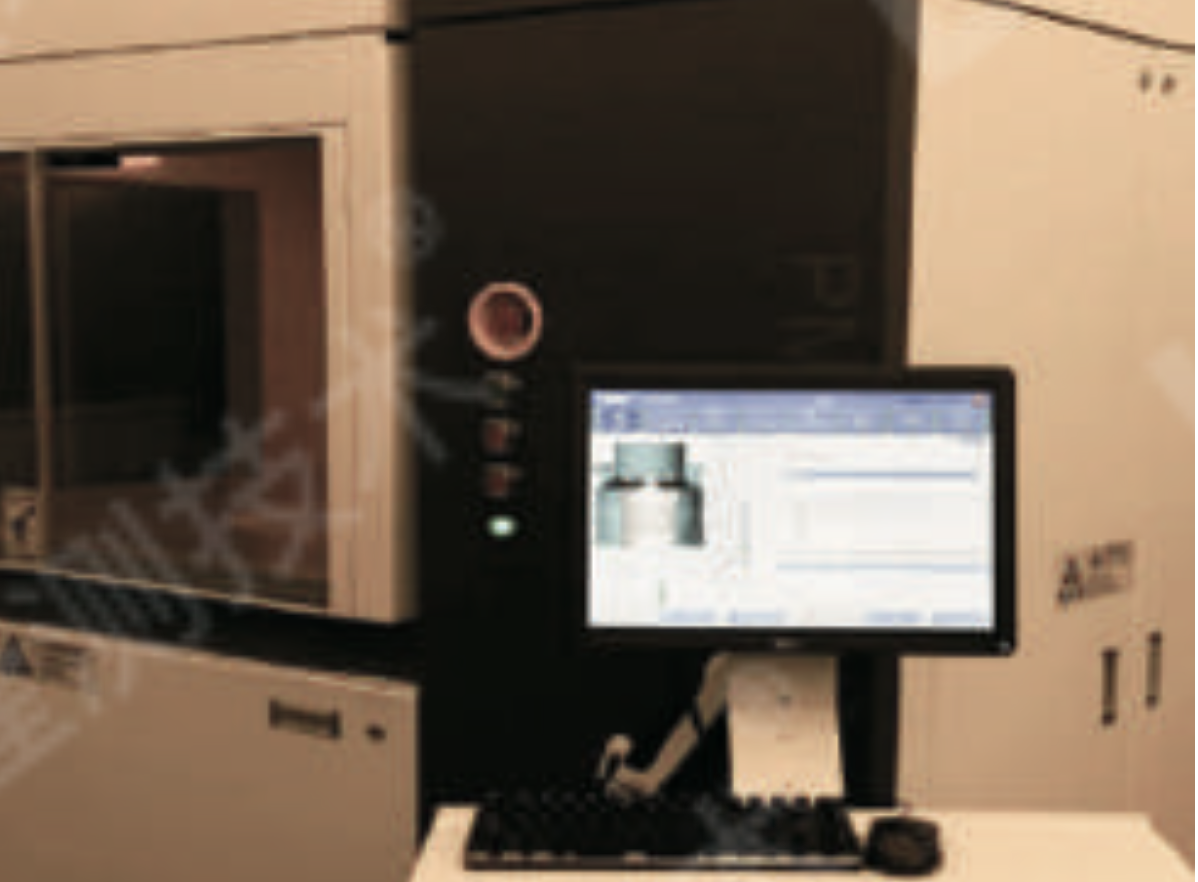

▲ 自動後處理設備及清洗設備
.png)

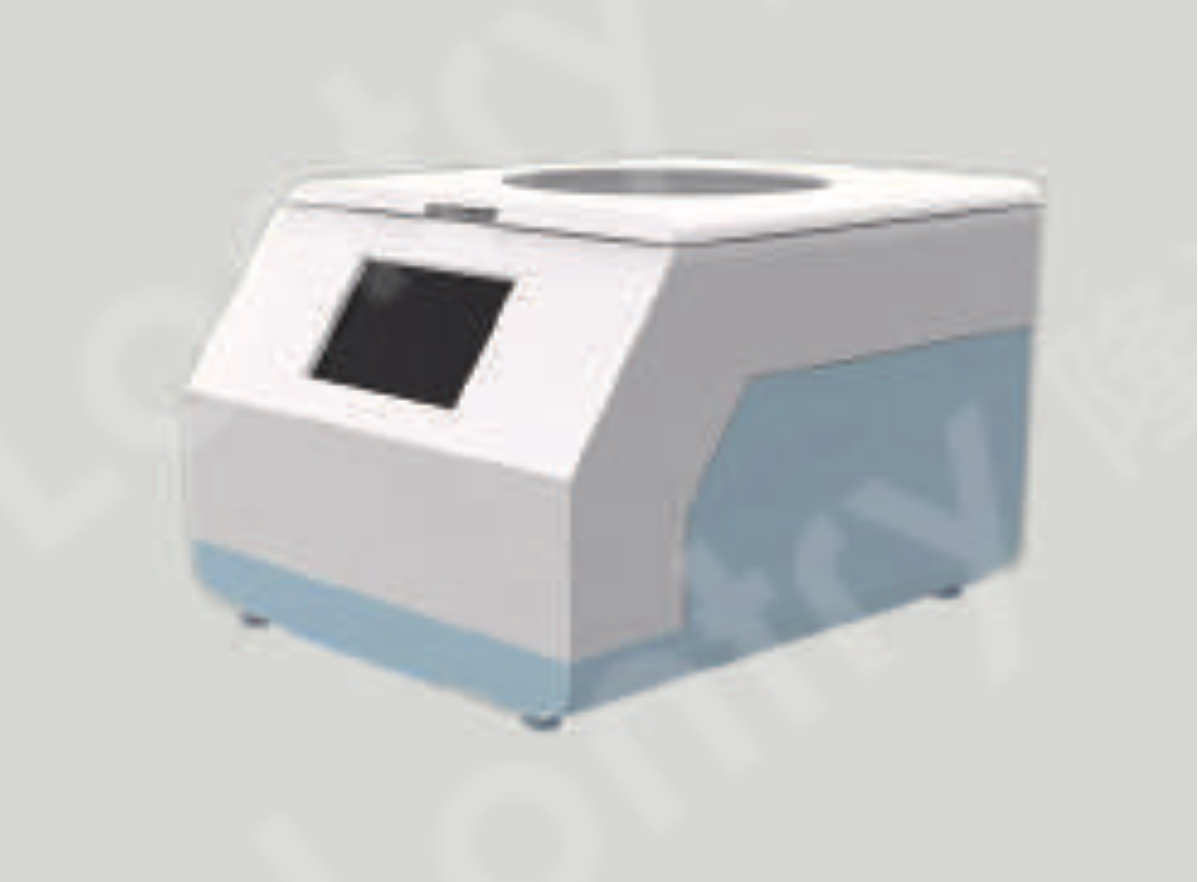

▲ 旋塗設備
.png)

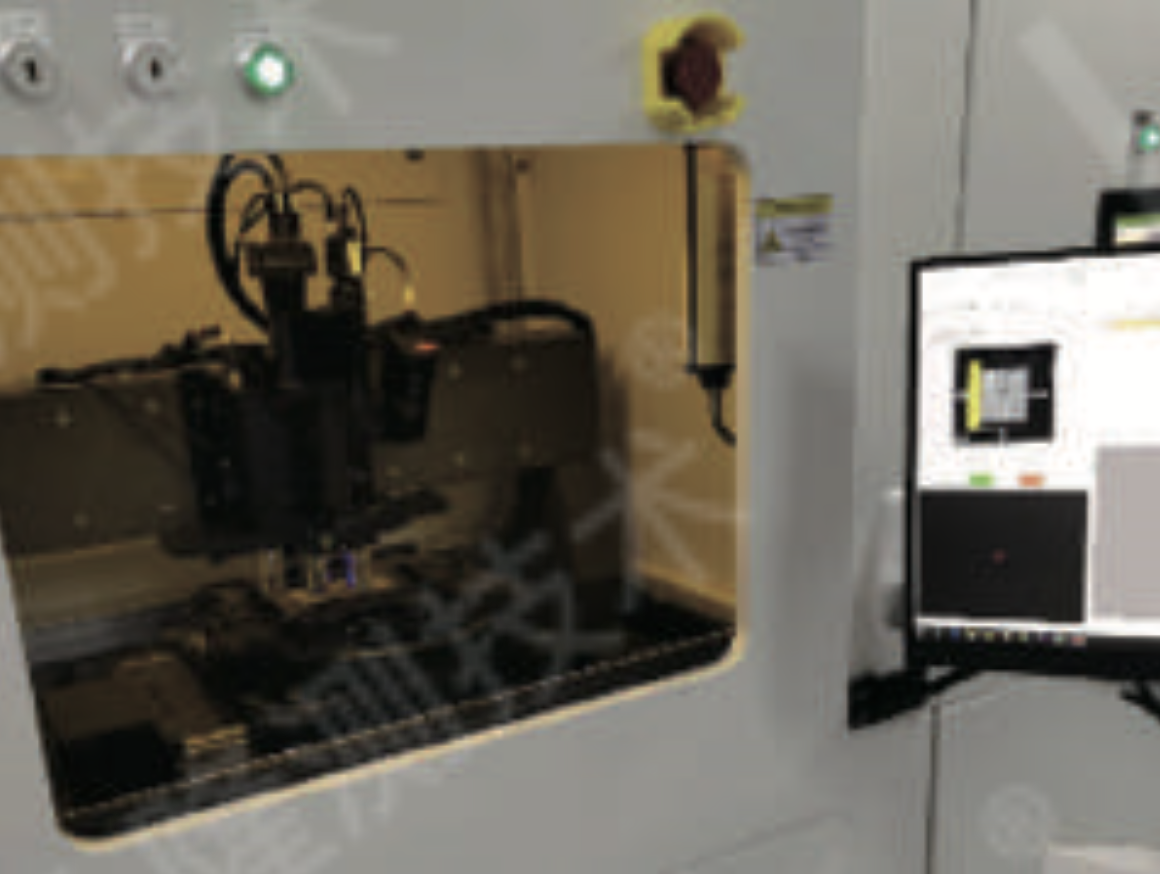

▲ AOI 檢查設備
檢測設備

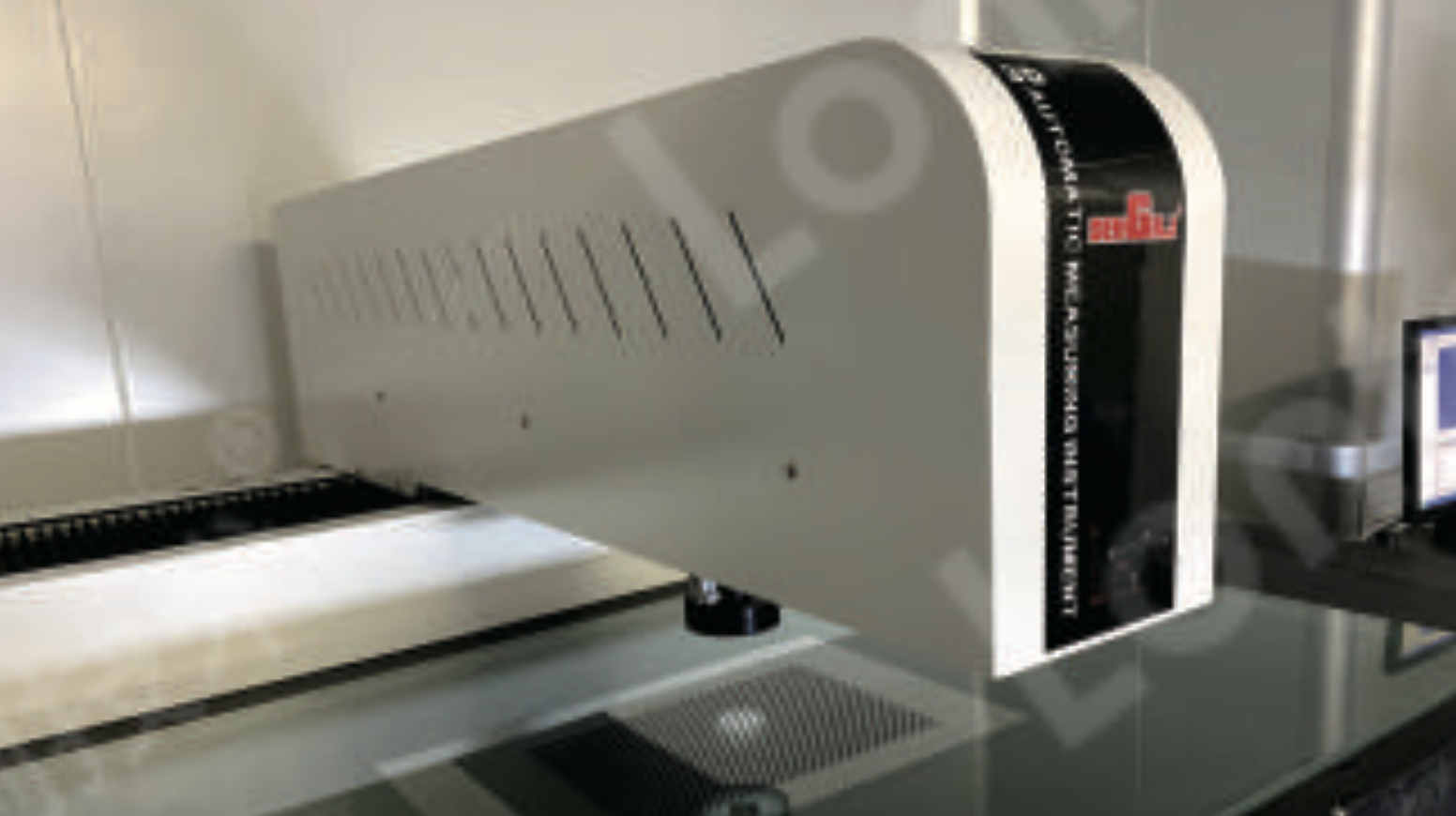

▲ 3D 自動測量儀
.png)

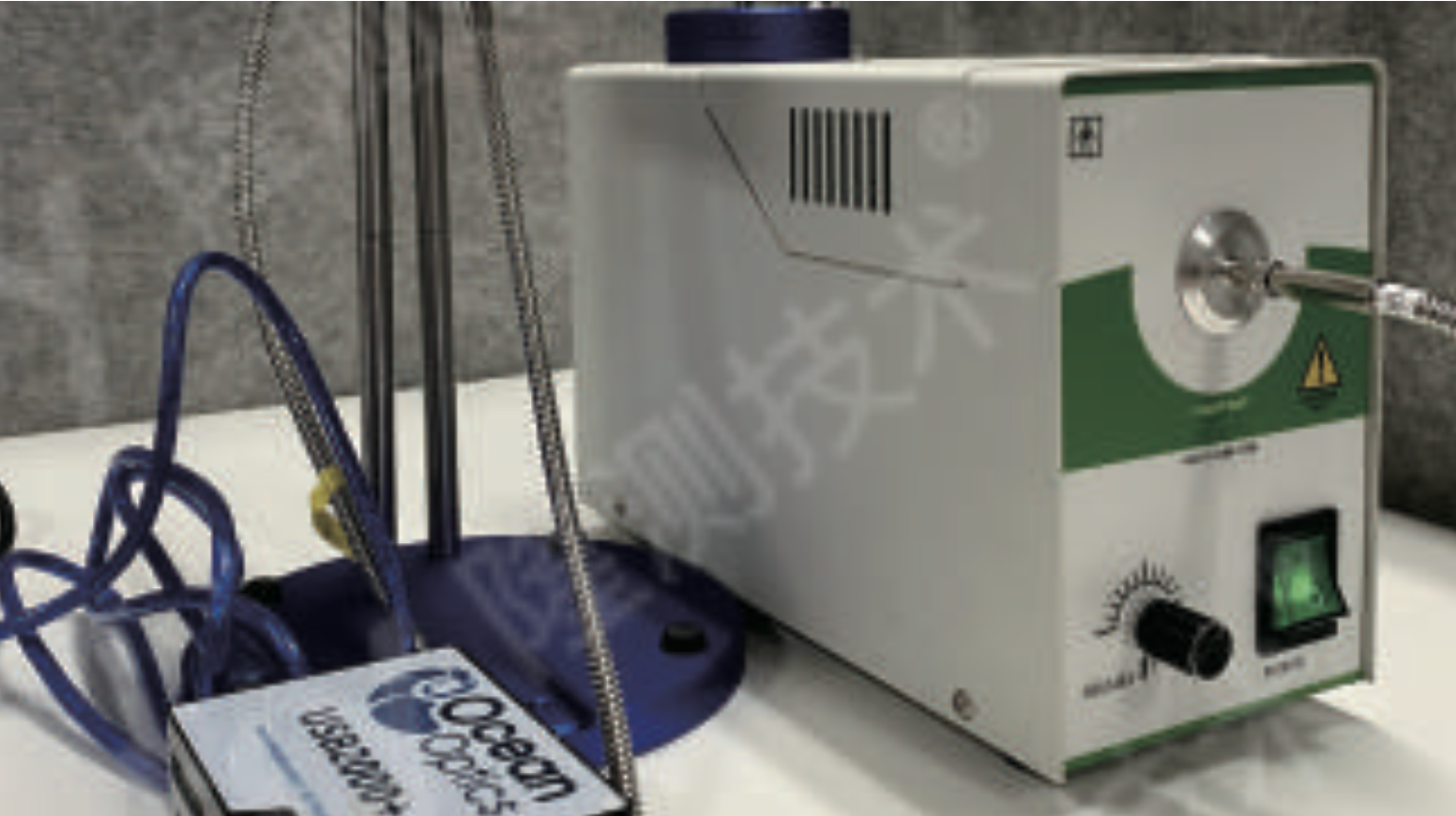

▲ 反射率測量儀
.png)

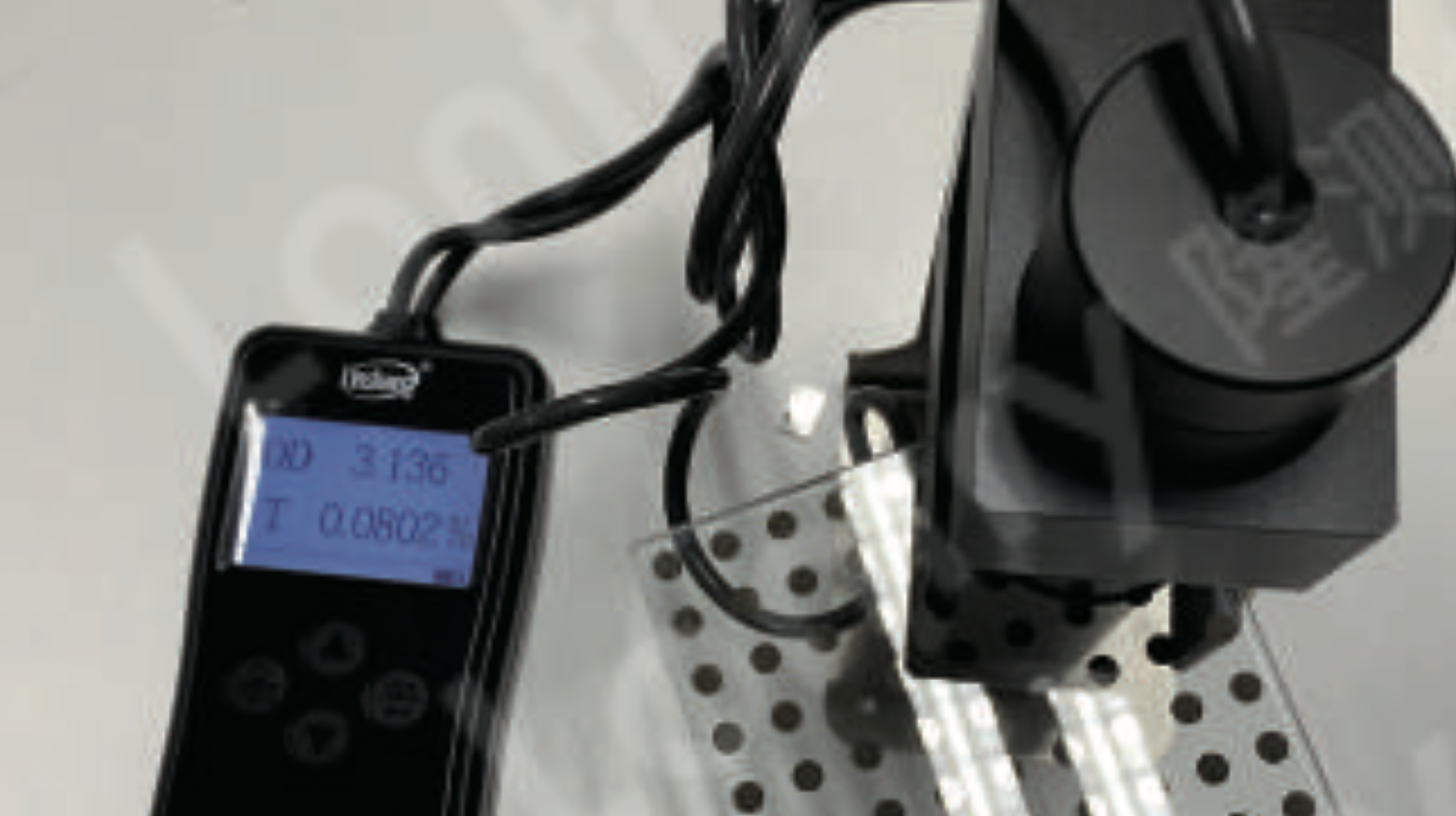

▲ 光密度計
