訂製標定板/圖卡
訂製玻璃鉻標定板
訂製玻璃鉻標定板
最小線寬 0.7 μm
訂製背光源 可依需求搭配標定板使用
亮鉻玻璃標定板 （高反射率）
棕鉻玻璃標定板 （常用）
藍鉻玻璃標定板 （低反射率）
技術參數
→ 左右滑動查看表格
| 圖案 | 基材 | |||||||
|---|---|---|---|---|---|---|---|---|
| 製作工藝 | 光刻 | 玻璃基材 | 蘇打玻璃 （浮法玻璃） |
石英玻璃 （熔融石英） |
||||
| 最小線寬 | 1 μm / 0.5 μm | 透過率 (@550nm) |
>90% | >95% | ||||
| 特徵精度 整體精度 |
±1 μm | 熱膨脹係數 (20-200 °C) |
<80X10 /K | <5.0x10 /K | ||||
| 塗層 | 亮鉻 （高反射率） |
棕鉻 （常用） |
藍鉻 （低反射率） |
膨脹比 (20-200 °C) |
0.00085% (8.5μm/°C of 1m) |
0.00006% (0.6μm/°C of 1m) |
||
| 反射率 | < 66% @550nm |
< 6% @550nm |
< 13.4% @550nm |
表面平整度 | <5μm (Dimension<100mm) |
<1μm (Dimension<50mm) |
||
| < 73% @650nm |
< 17% @650nm |
< 1.8% @650nm |
<20μm (Dimension<200mm) |
<2μm (Dimension<100mm) |
||||
| < 68% @750nm |
< 23% @750nm |
< 2.67% @750nm |
<50μm (Dimension>200mm) |
<5μm (Dimension>100mm) |
||||
| 塗層厚度 | 120nm (±0.20nm) |
100nm (±0.20nm) |
120nm (±0.20nm) |
表面粗糙度 | <0.025μm | |||
| 光密度 OD | >3 | >3 | >4.5 | 厚度 | 1.6mm (±0.3mm) |
2.3mm (±0.3mm) |
3.0mm (±0.3mm) |
4.8mm (±0.3mm) |
| 白底 | 最小線寬：10μm，白底厚度：40μm （背面白色光滑塗層） |
最小／最大 尺寸 |
MIN: 4x4mm, MAX: 800x960mm (±0.1mm) |
|||||
| 正負圖形 | 正片：圖案著色 負片：圖案乾淨" |
外觀形狀 | 雷射切割 任意外形 |
方形 | 橢圓 | 圓形 | ||
| 背面玻璃磨砂 | 可根據需求將被背面玻璃磨砂 | 特殊形狀 | 打孔 | 倒角 | 斜切角 | 內切角 | ||

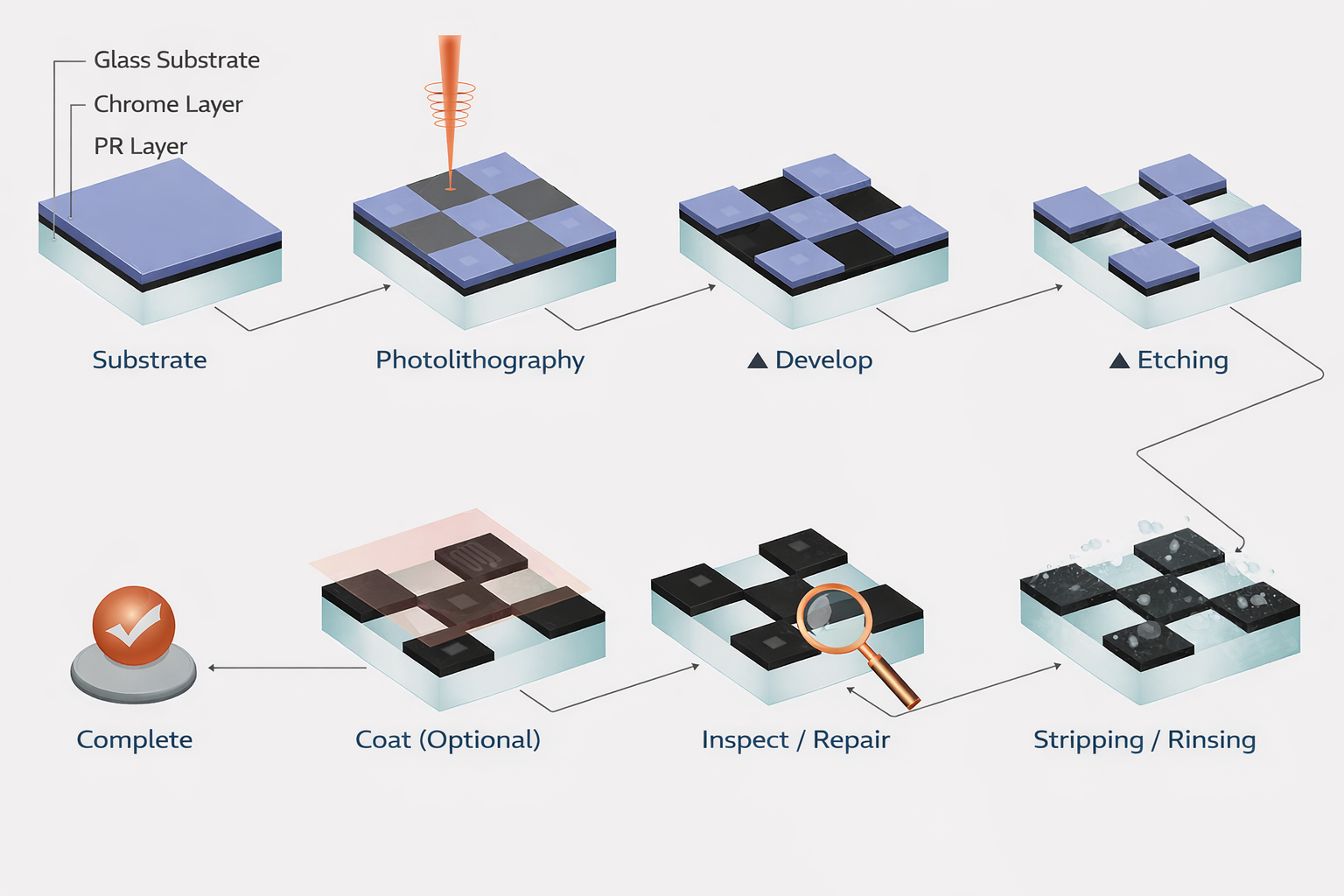

玻璃鉻製作工藝

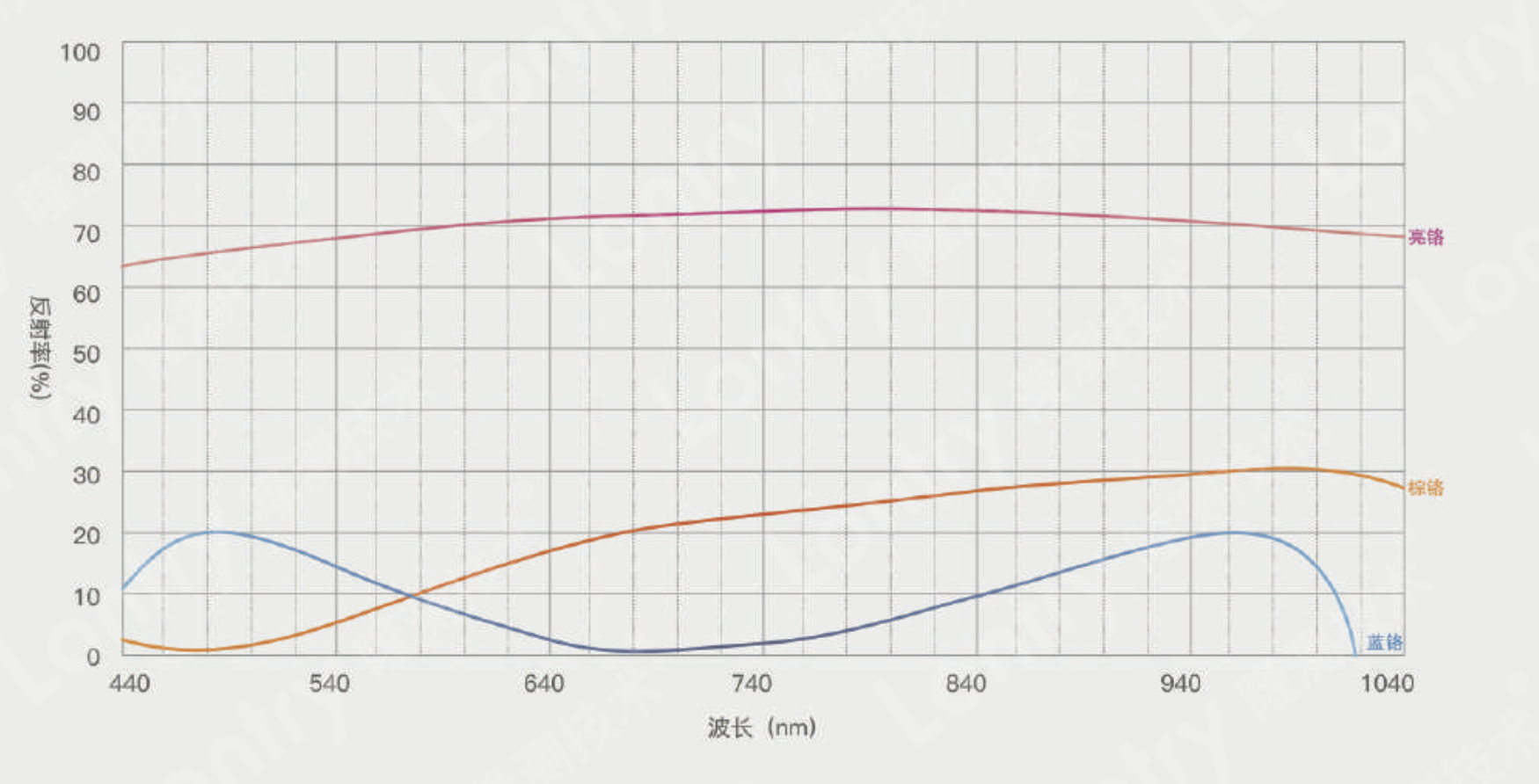

不同鉻在玻璃上的反射率
.png)

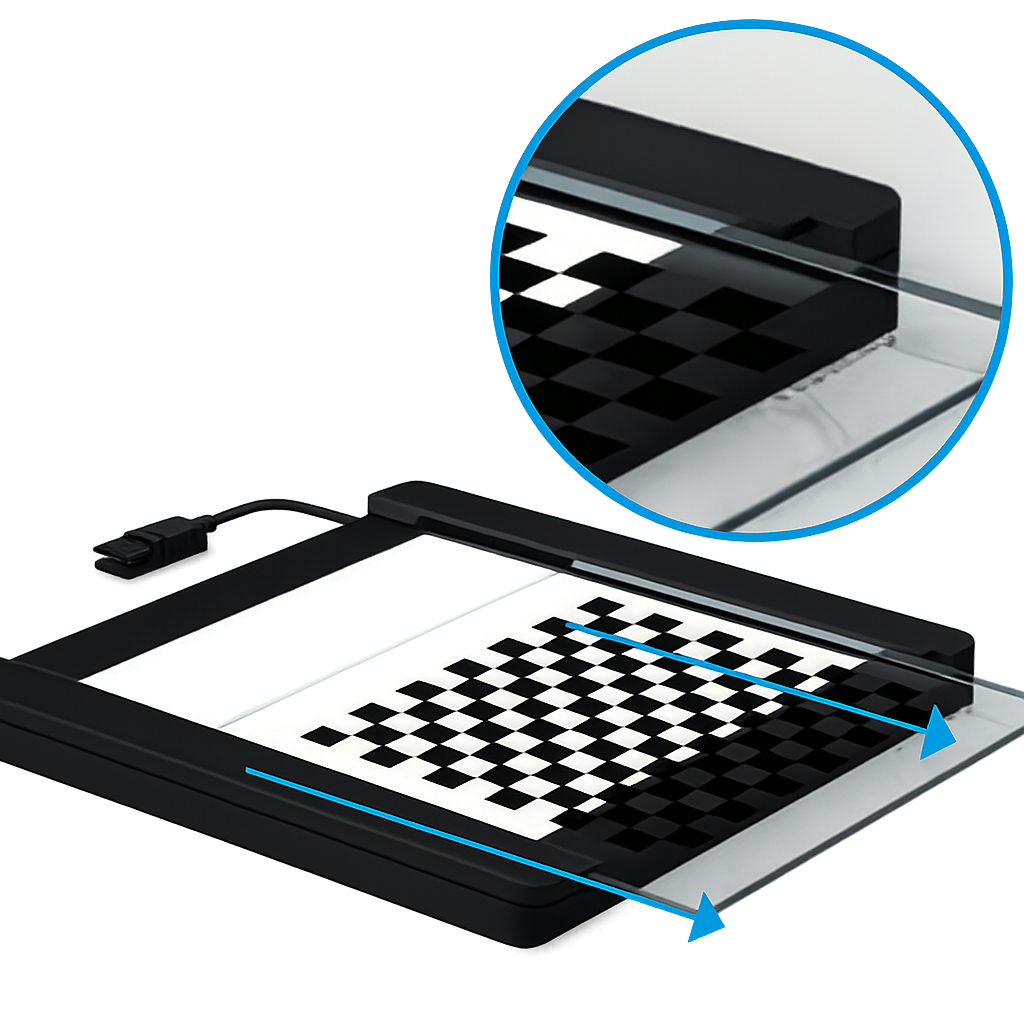

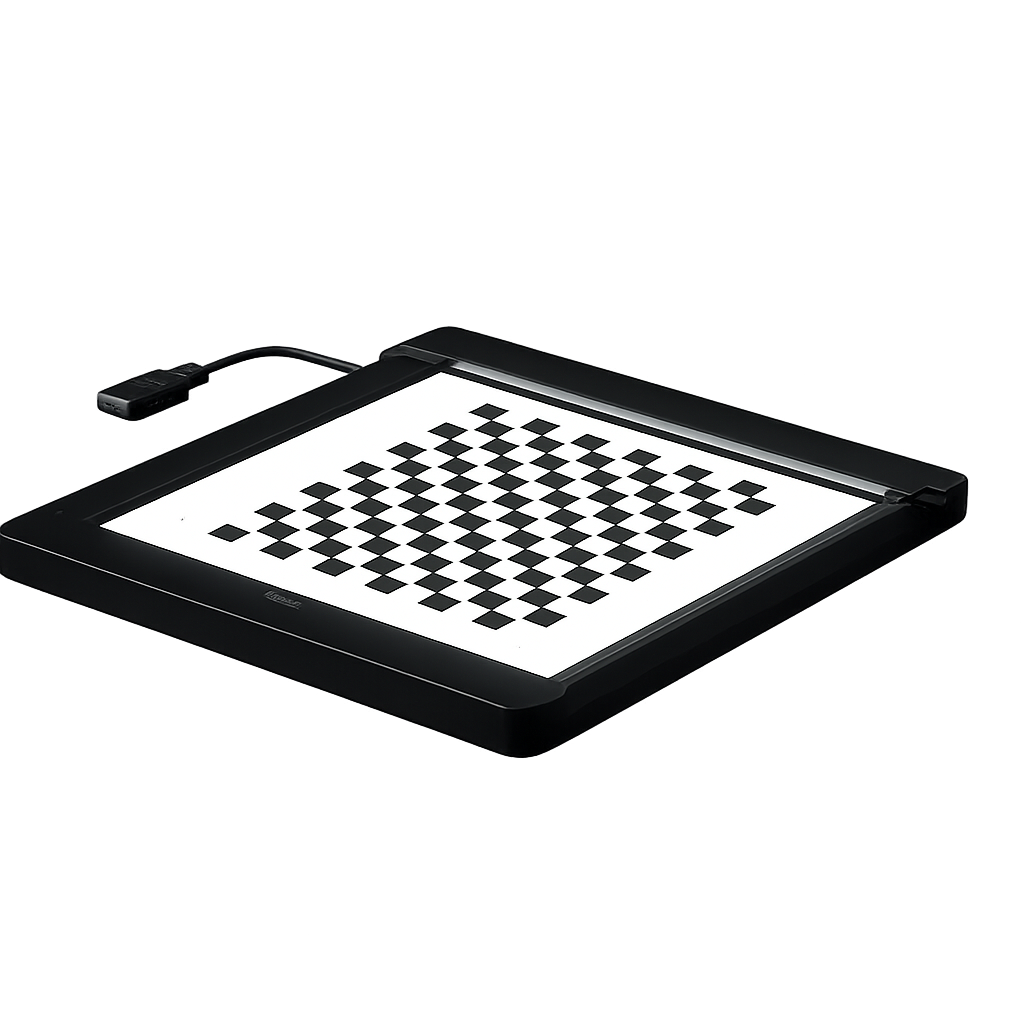

訂製配套光源
→ 左右滑動查看
| 最大發光面積 | 2.1x1.4m |
| 均勻度 | 95% |
| 紅外光 | 紅外光、可見光可選 |
| 高亮度 | 可選 |
| 色溫 | 2700-7000K 可選 |
