OpenCV/ 棋盤格標定板

Name: OpenCV/ 棋盤格標定板
SKU: 253

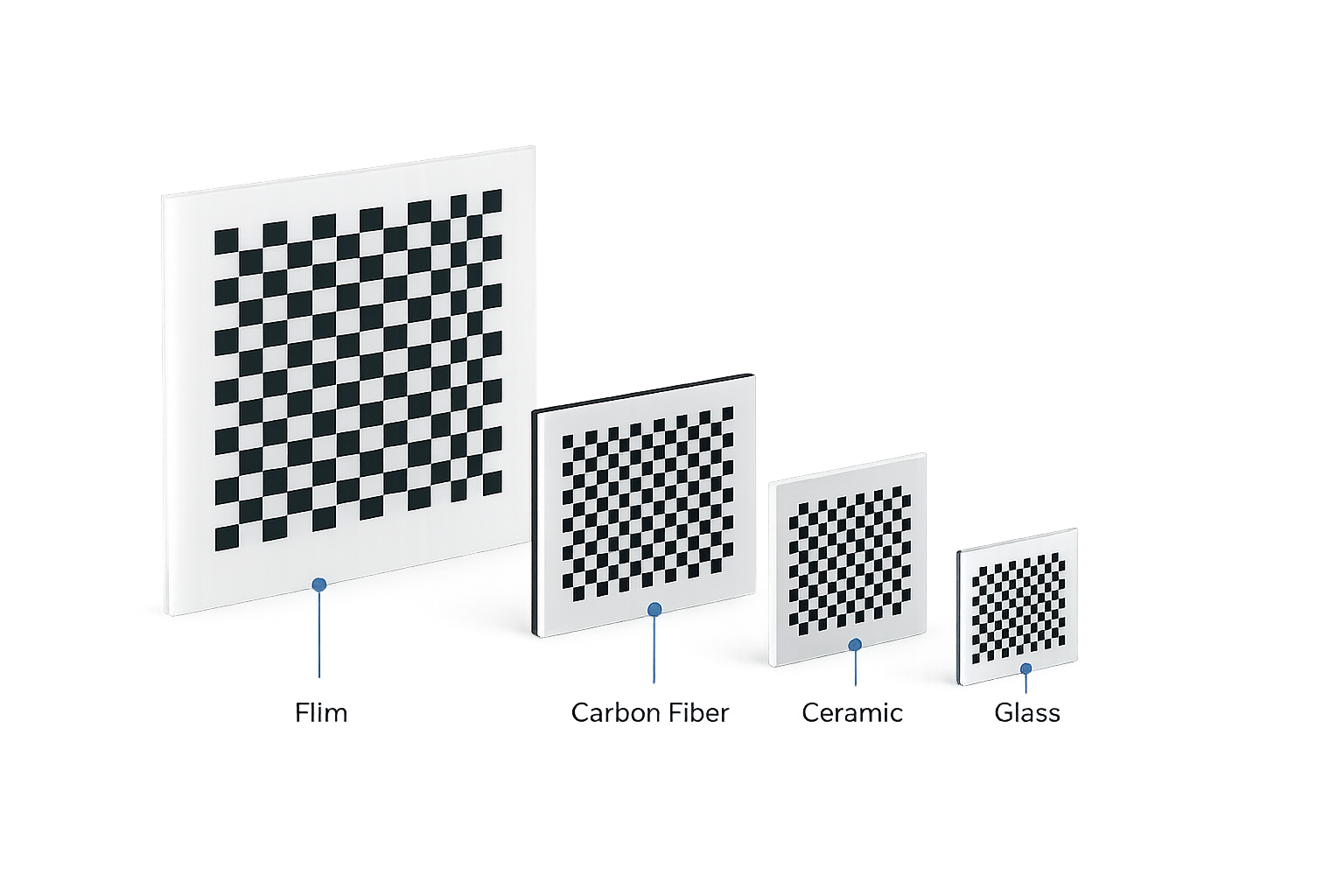

畸變測試標定板

OpenCV／棋盤格標定板

菲林可依需求訂製

碳纖維可依需求訂製

陶瓷可依需求訂製

玻璃可依需求訂製

圖案說明

透過 OpenCV 指定軟體，能夠方便的獲得相機的內外參數數據，從而進行系統的性能、畸變層，測量攝像頭畸變。

經典棋盤格標定板，可兼容於大多數圖像處理演算法的標定方法。

訂製選擇

基材	玻璃、陶瓷、菲林、白菲林、相紙、碳纖維
圖案要求	小方格尺寸：0.1x0.1mm、5x5mm、10x10mm 等格子總數：12x9、12x13、15x14、20x20 等邊緣預留空間：10mm、15mm、20mm、30mm 等
精度要求	±1μm、±15μm、±30μm、±0.1mm
訂製週期	5–7 天

→ 左右滑動查看表格

型號	基材	厚度	塗層	外形尺寸	圖案要求	精度
LTO-030-2.0-G	蘇打玻璃	1.6mm	棕鉻	30x30 mm	方格尺寸：2x2mm，矩陣數量：12x13	±1μm
LTO-045-3.0-G	蘇打玻璃	1.6mm	棕鉻	45x45 mm	方格尺寸：3x3mm，矩陣數量：12x13	±1μm
LTO-060-4.0-G	蘇打玻璃	1.6mm	棕鉻	60x60 mm	方格尺寸：4x4mm，矩陣數量：12x13	±1μm
LTO-076-5.0-G	蘇打玻璃	1.6mm	棕鉻	76x70 mm	方格尺寸：5x5mm，矩陣數量：12x13	±1μm
LTO-088-6.0-G	蘇打玻璃	1.6mm	棕鉻	88x88 mm	方格尺寸：6x6mm，矩陣數量：12x13	±1μm
LTO-111-8.0-G	蘇打玻璃	1.6mm	棕鉻	111x106 mm	方格尺寸：8x8mm，矩陣數量：12x13	±1μm
LTO-150-10.0-C	陶瓷	1mm	鉻	150x140 mm	方格尺寸：10x10mm，矩陣數量：12x13	±2μm
LTO-220-15.0-C	陶瓷	1mm	鉻	220x205 mm	方格尺寸：15x15mm，矩陣數量：12x13	±2μm
