OSA WAVEANALYZER 光譜分析儀

Coherent WaveAnalyzer 1500S OSA 光譜分析儀

特點
高光譜解析度
即時量測功能
提供 C 波段與 L 波段版本
更新率：完整 C 或 L 波段掃描為 4 Hz；任意 200 GHz 範圍內掃描為 10 Hz
無雜訊動態範圍（SFDR）超過 50 dB
支援外部觸發
內建網頁伺服器

介紹

WaveAnalyzer 1500S

高解析度光譜分析儀 OSA

WaveAnalyzer 1500S 是一款即時、高解析度的光學光譜分析儀OSA，專為研發與量產測試應用而設計。
該設備採用 Coherent 的高速步進固態雷射，並結合相干偵測技術，實現出色的解析度、動態範圍與量測速度之平衡。儀器版本分為 C 波段與 L 波段兩種。

這款次世代光學光譜分析儀提供 亞皮米（sub-pm）解析度 的頻譜量測，並可在整個 C 或 L 波段範圍內達到 每秒 4 次更新率。針對較小的光譜區段掃描則更快，可在任意 200 GHz 頻寬內達到每秒超過 10 次更新率，使使用者能即時調整光學元件與系統。

WaveAnalyzer 是一套高解析度、高靈敏度的光譜分析工具，非常適合用於矽光子元件在 C/L 波段的頻譜量測與光學特性評估。

WaveAnalyzer 採用的 相干接收器 可提供訊號的偏振解析資料，並配備兩個輸入端口，以支援不同功率等級的光訊號輸入。無論是低功率的單通道訊號，或是高功率的 WDM（波分多工）訊號，都能準確分析。

WA 1500S 採用無活動零件設計，具備高度緊湊與堅固的結構，大幅提升耐用性與便攜性。操作上透過 USB 或乙太網路與 Windows 系統電腦連接，並使用 Coherent 提供的 WaveAnalyzer 軟體套件進行控制與分析。






量測 – WaveAnalyzer 1500S OSA 光譜分析儀

WA 1500S OSA 支援多種領域的光譜量測應用，包括通訊與脈衝雷射，具體應用範例如下所示。

WaveAnalyzer 功能與規格

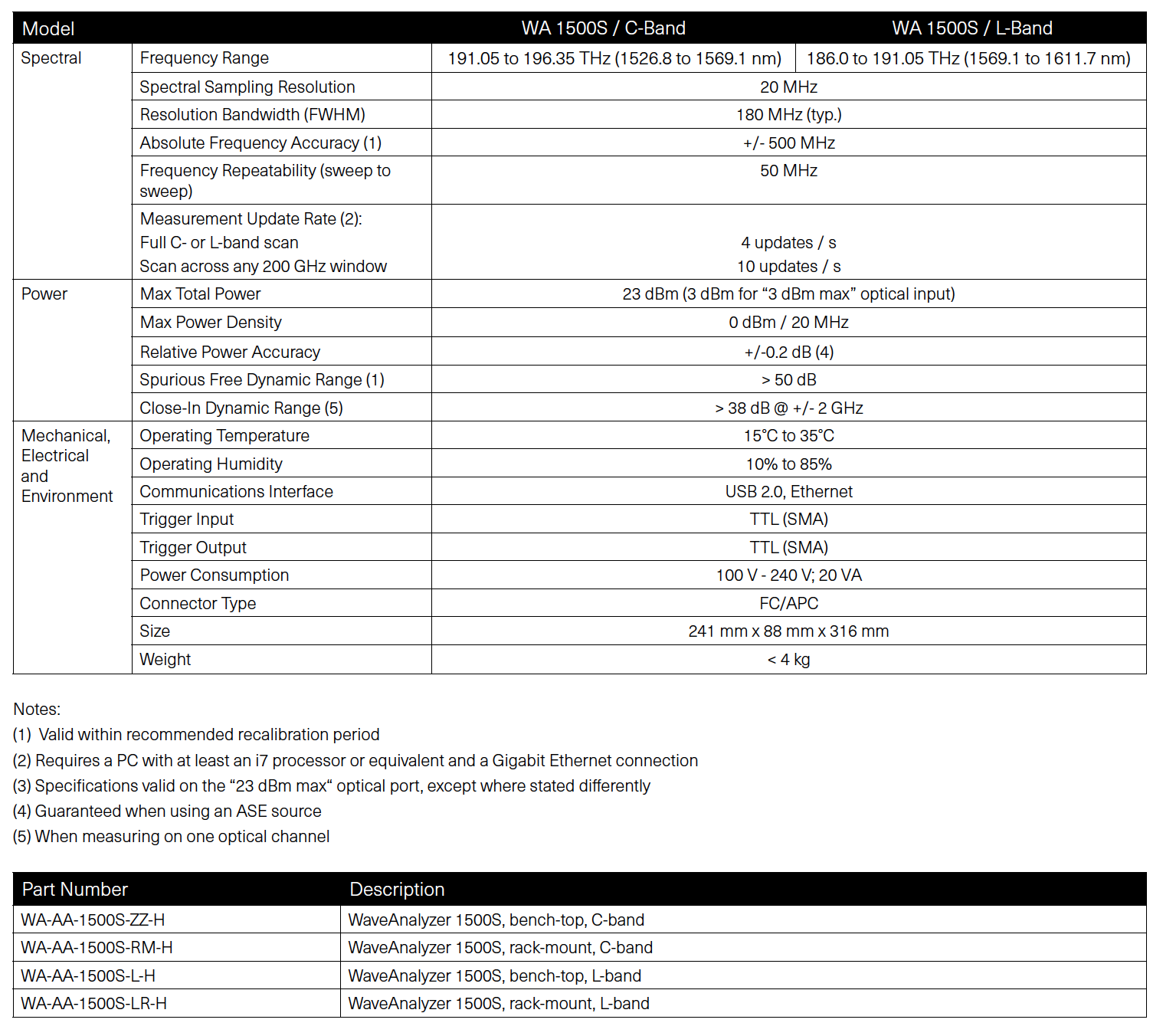

規格 – WaveAnalyzer 1500S OSA 光譜分析儀

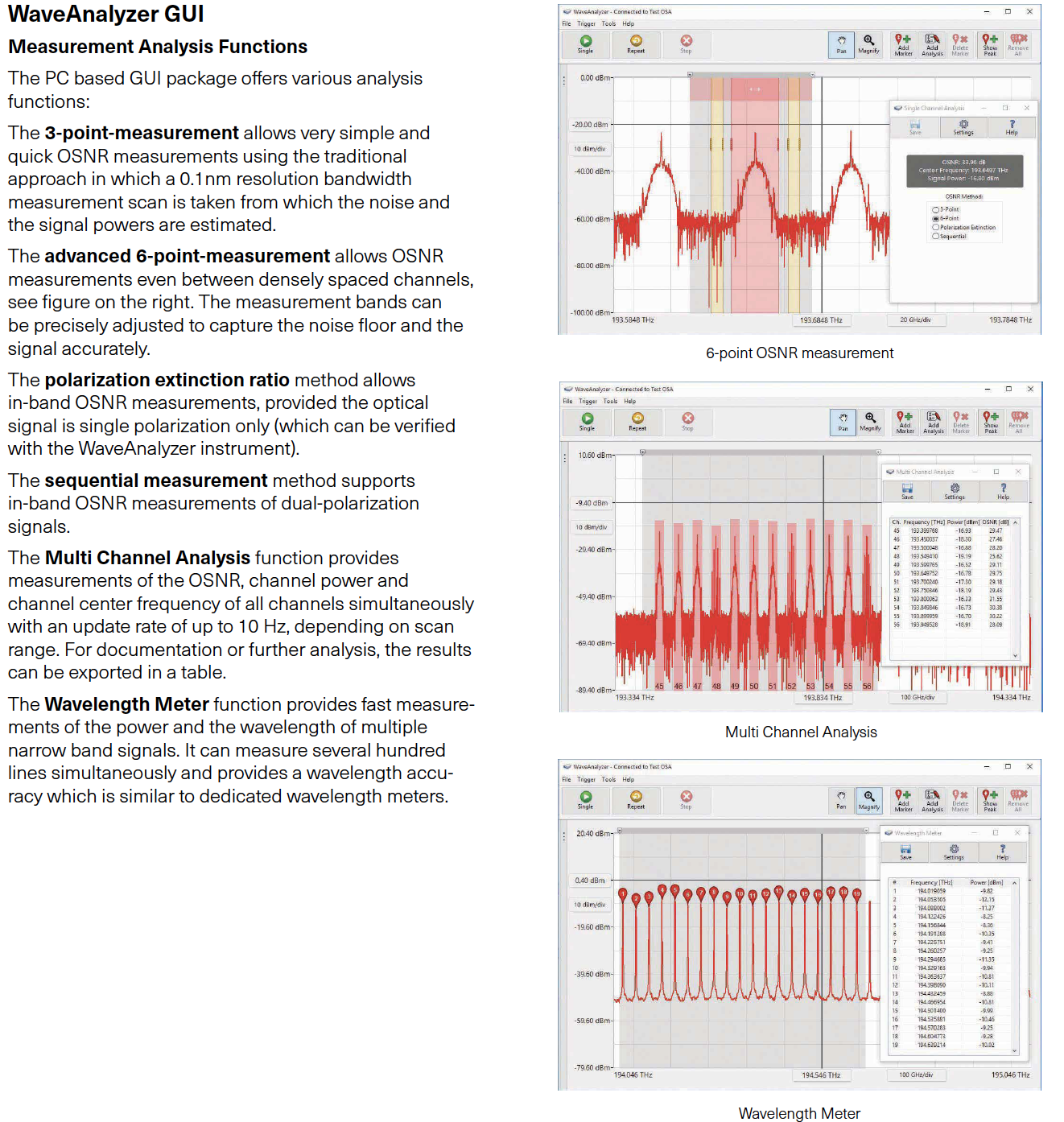

操作介面與量測顯示

應用領域

  • 光學元件的高解析度光譜分析

  • OSNR（光訊雜比）量測

  • 光訊號調變分析

  • 調變器測試

  • 調變器偏壓與偏振調整

  • 光收發模組測試

  • 側模抑制比（SMSR）量測

  • 網路監控

  • 光學實驗室中的一般光譜分析應用



應用案例與測試圖例

超高解析度、快速掃描與多功能分析的同調式光譜儀，專為高速光通訊與雷射應用打造

超高解析度，精確呈現調變與頻譜細節

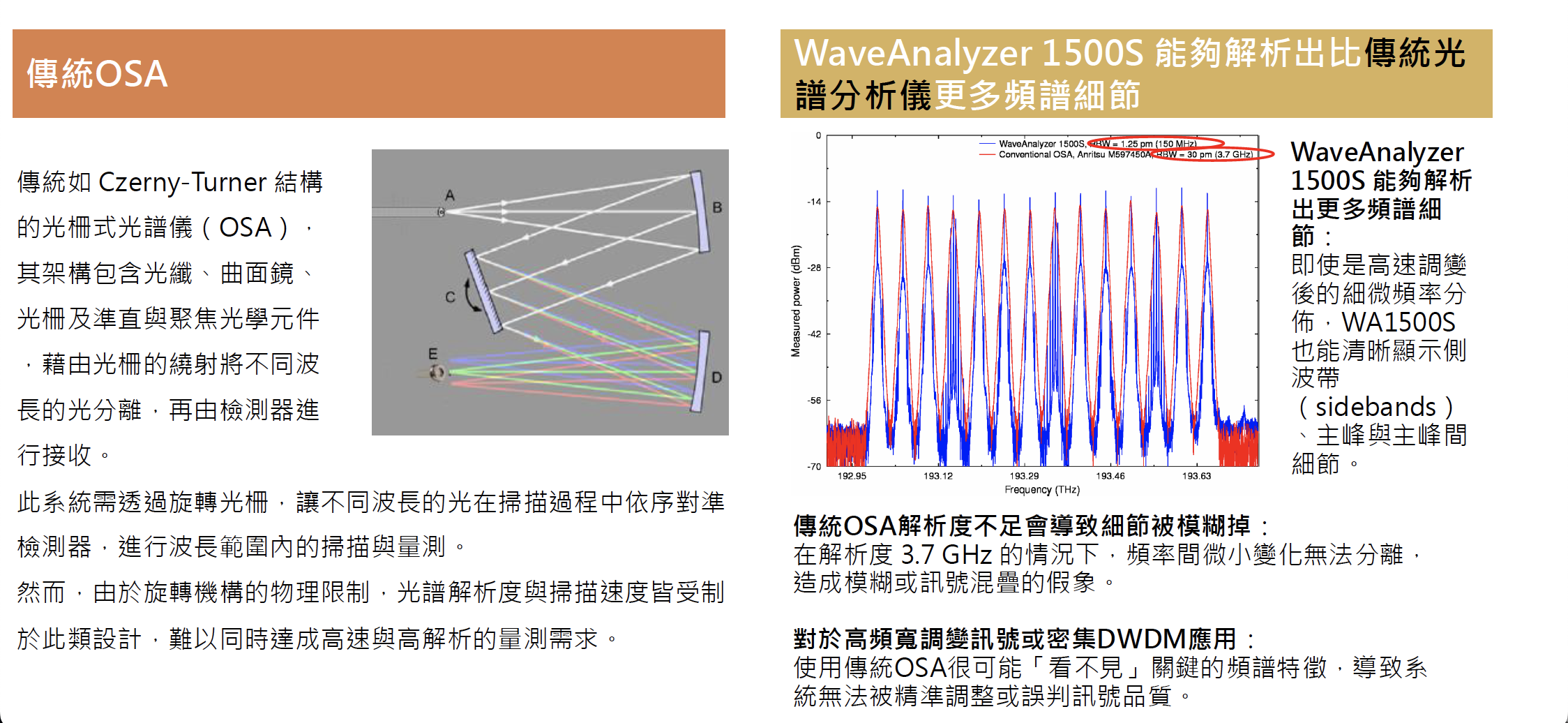

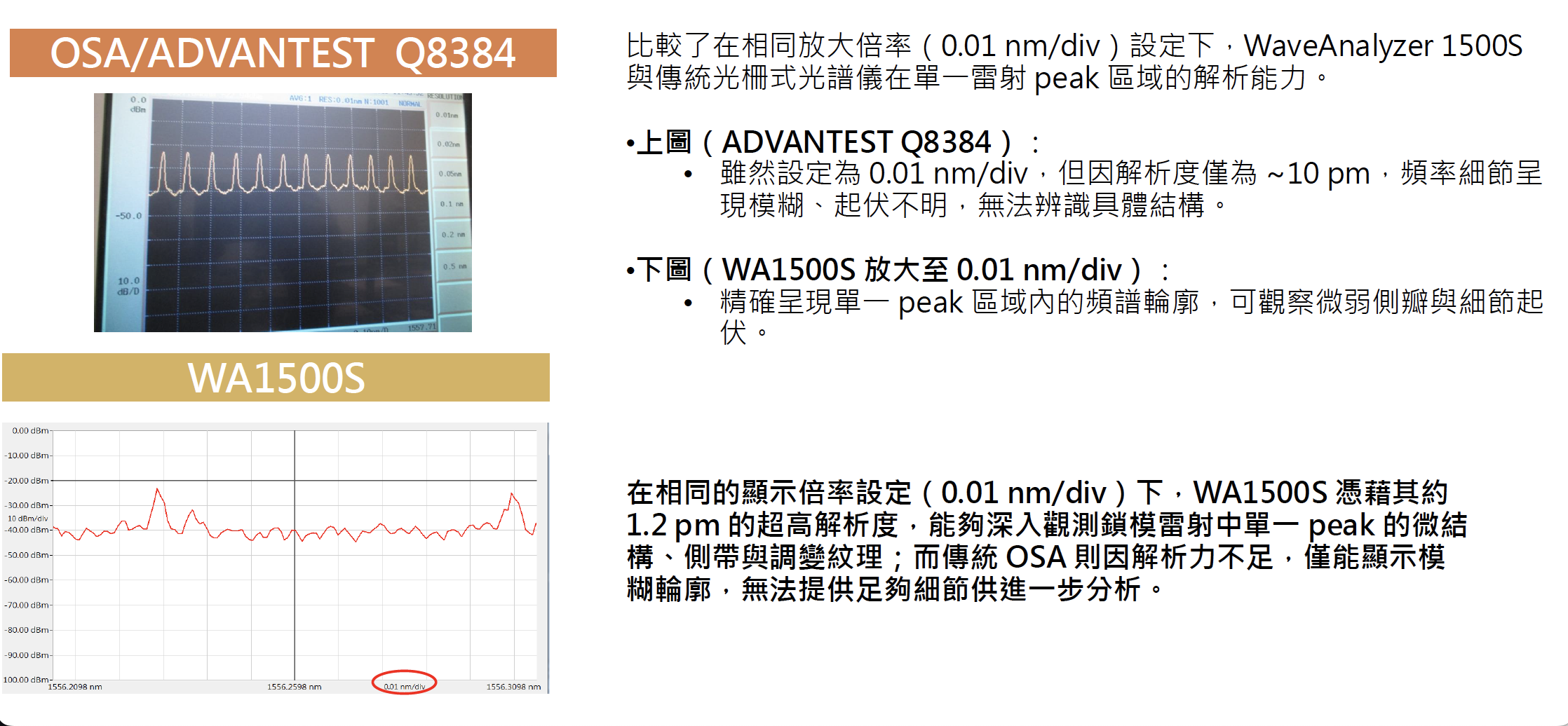

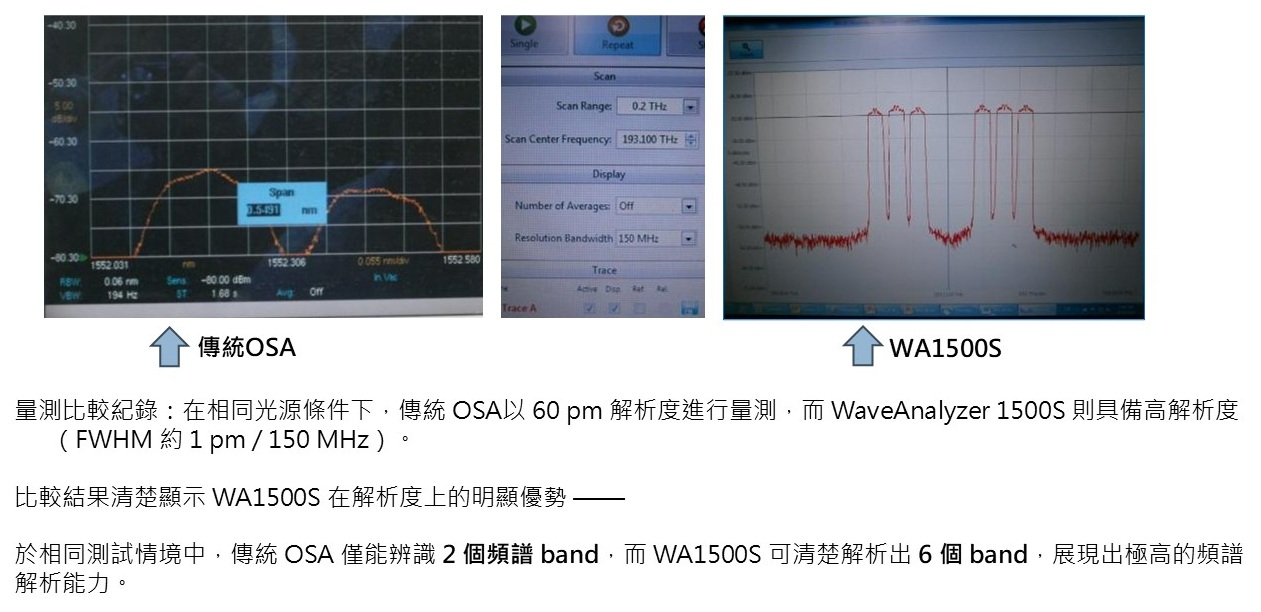

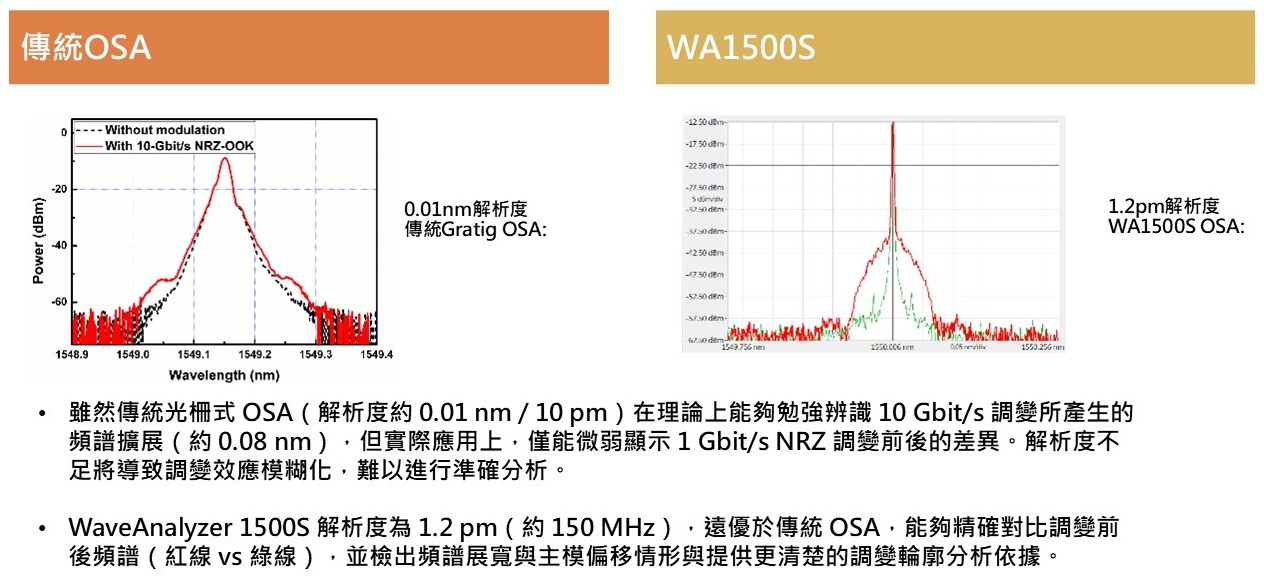

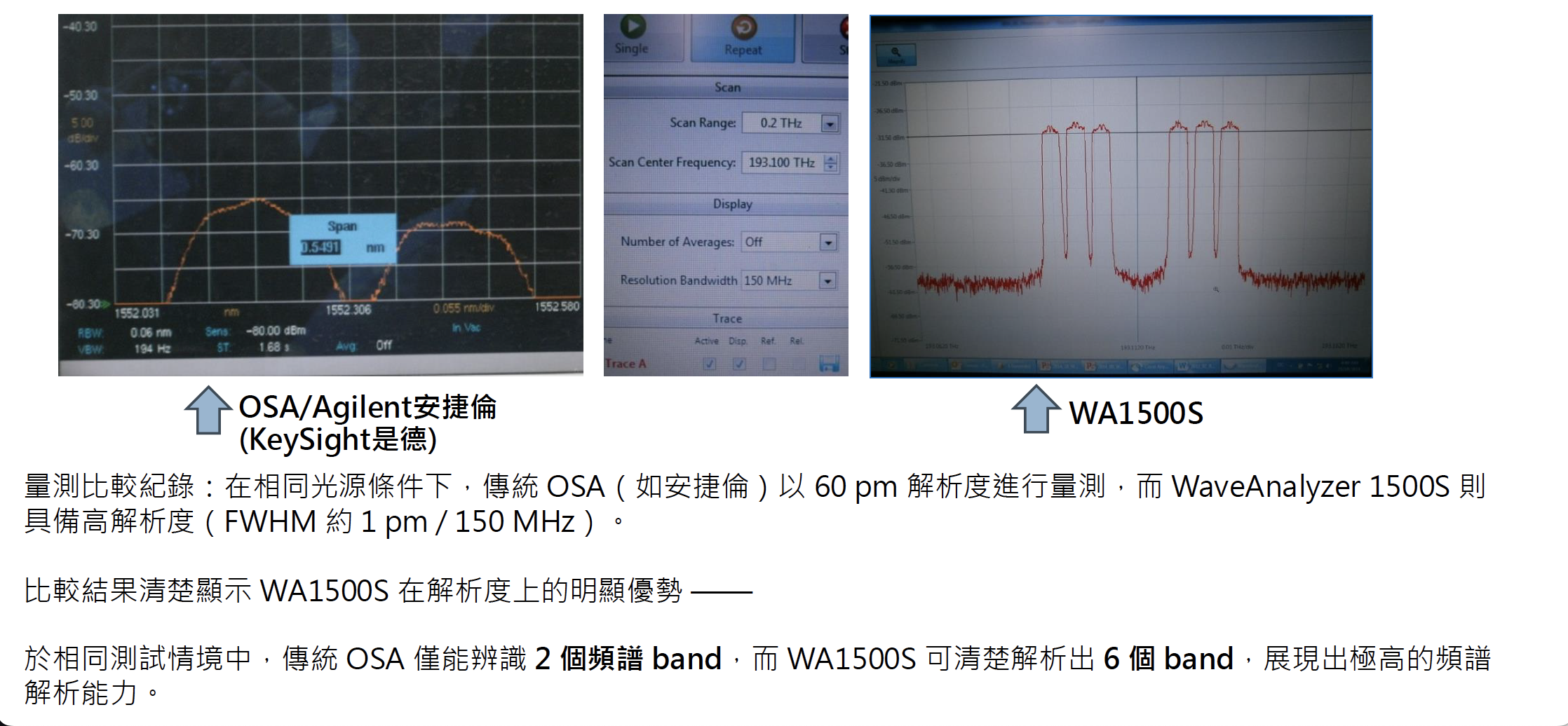

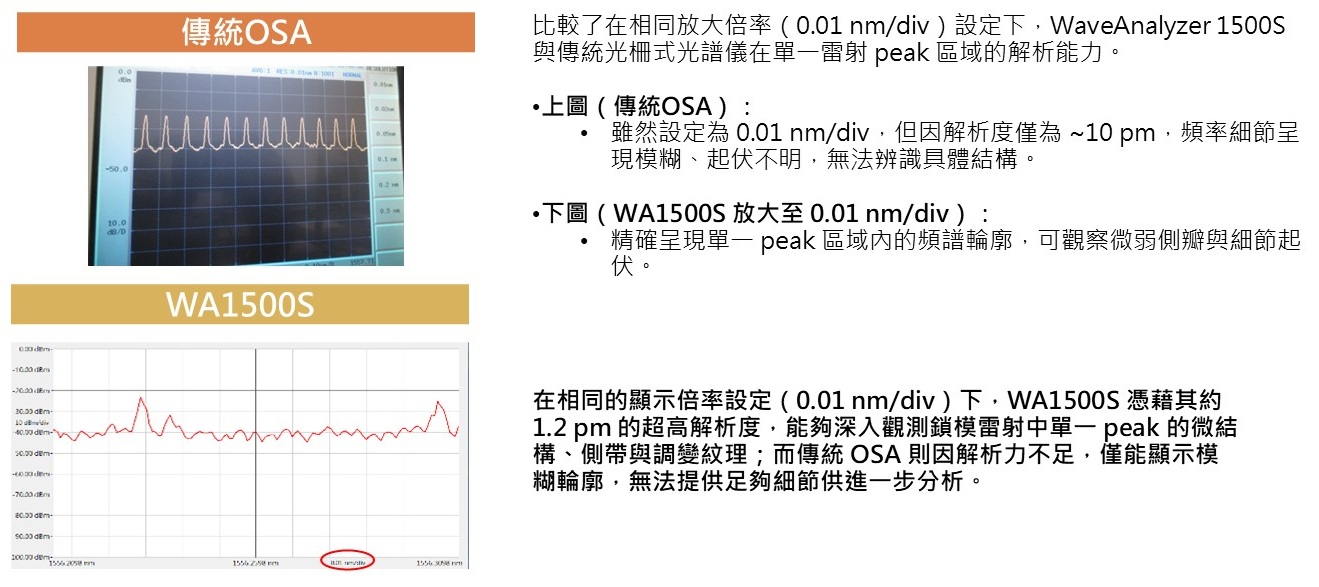

  • 頻率解析度可達~1.2 pm / 150 MHz，遠優於傳統grating OSA

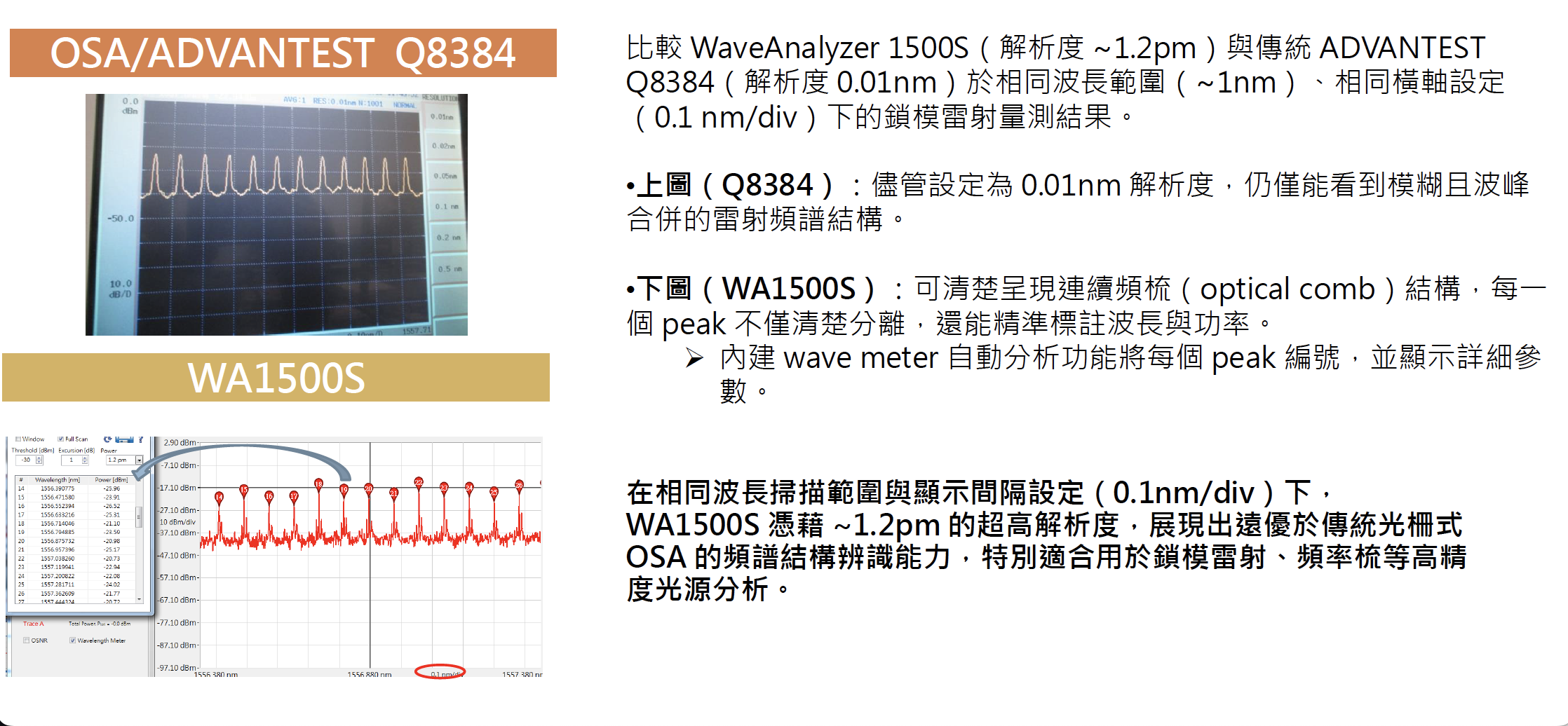

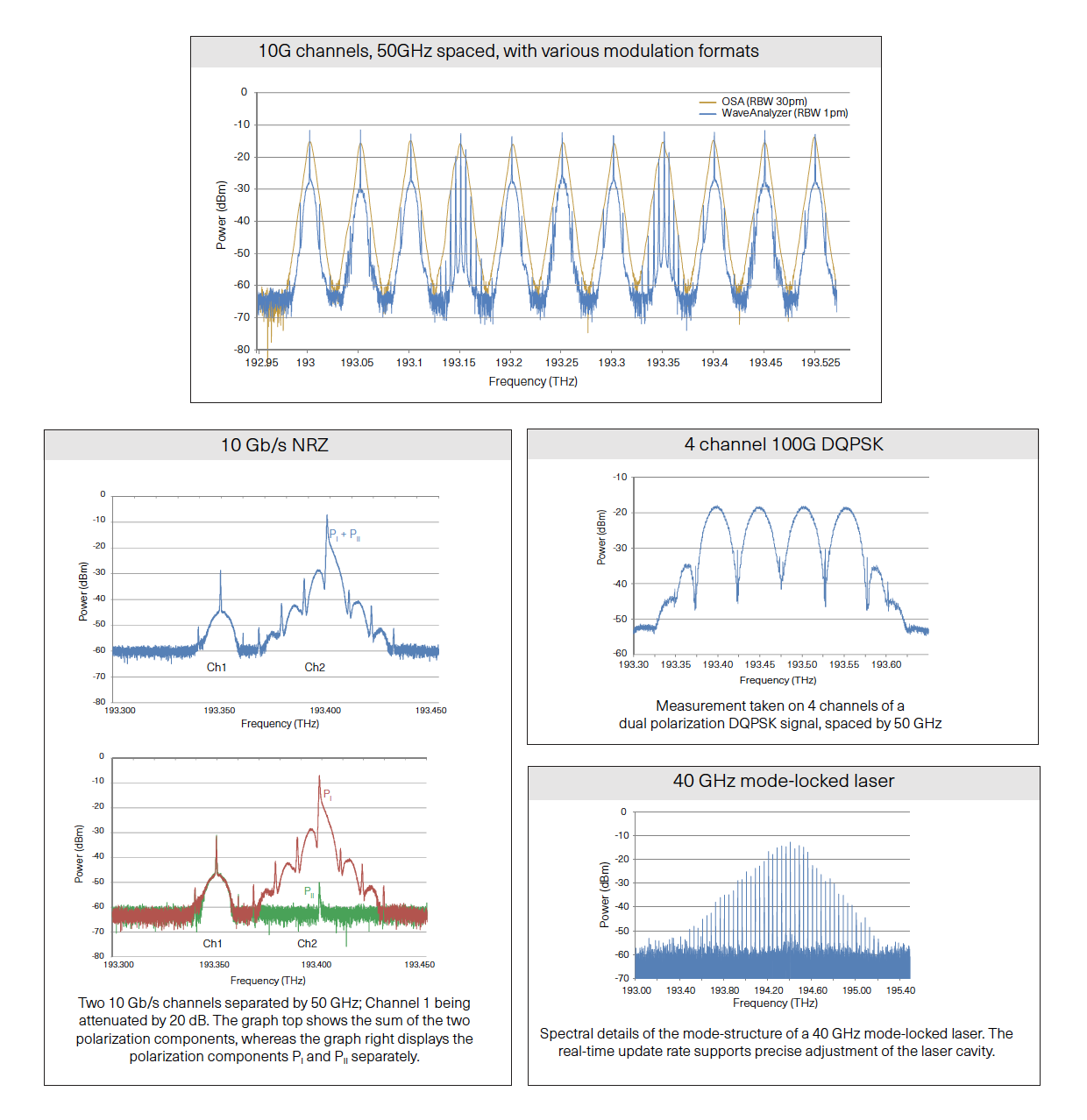

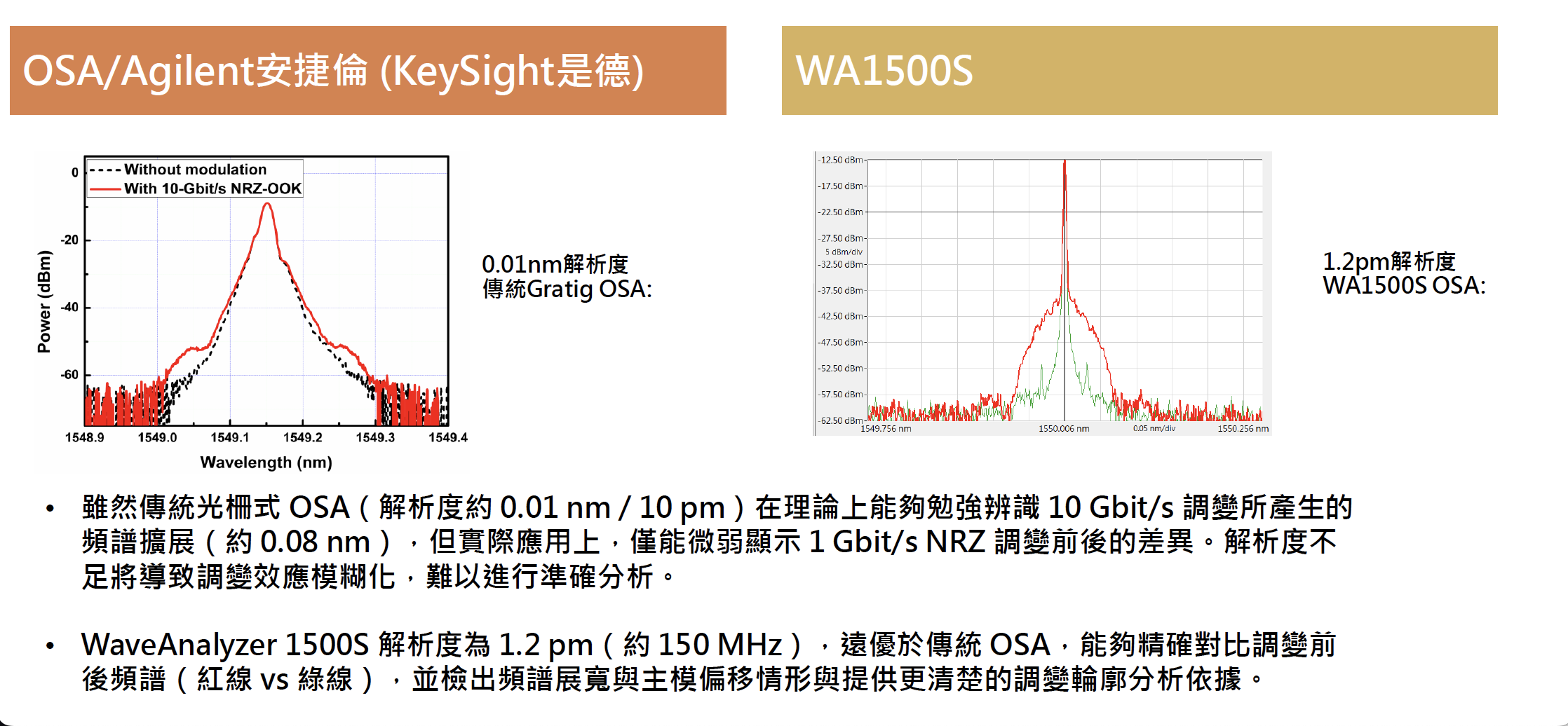

  • 能完整解析高速調變（10 Gbit/s 以上）所產生的頻譜展寬與側帶結構
同調掃描架構，無機構移動、快速穩定
  • 採用掃描式本地光源+ 同調檢測技術
  • 支援C-band / L-band 全頻段量測，掃描速度高達10 次/秒
多項智慧分析工具內建

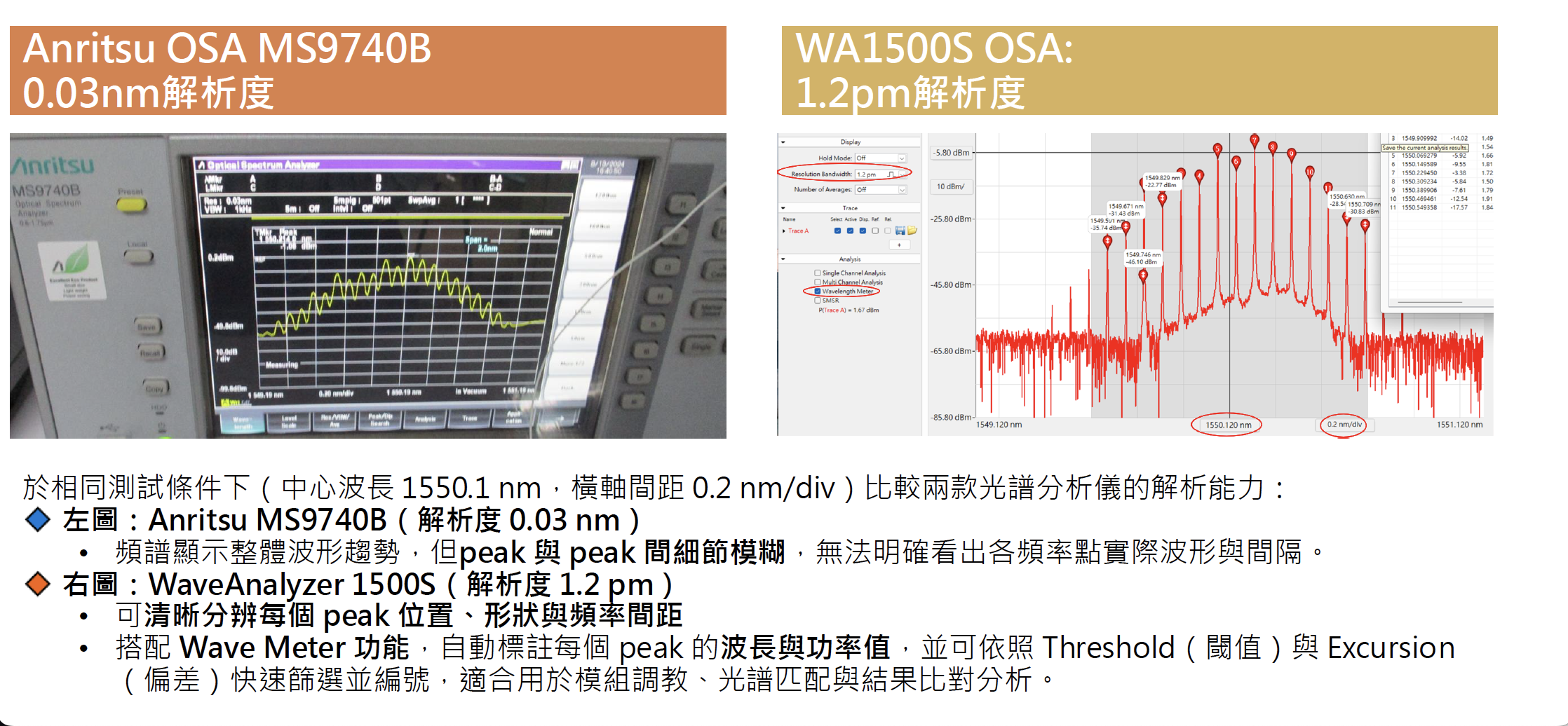

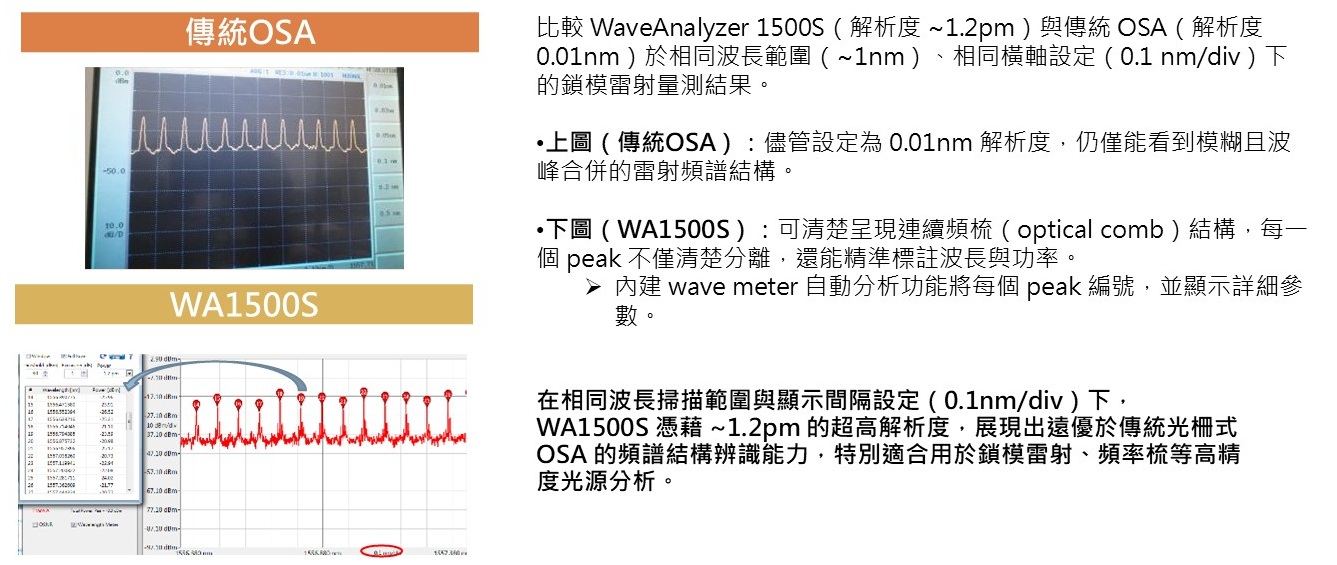

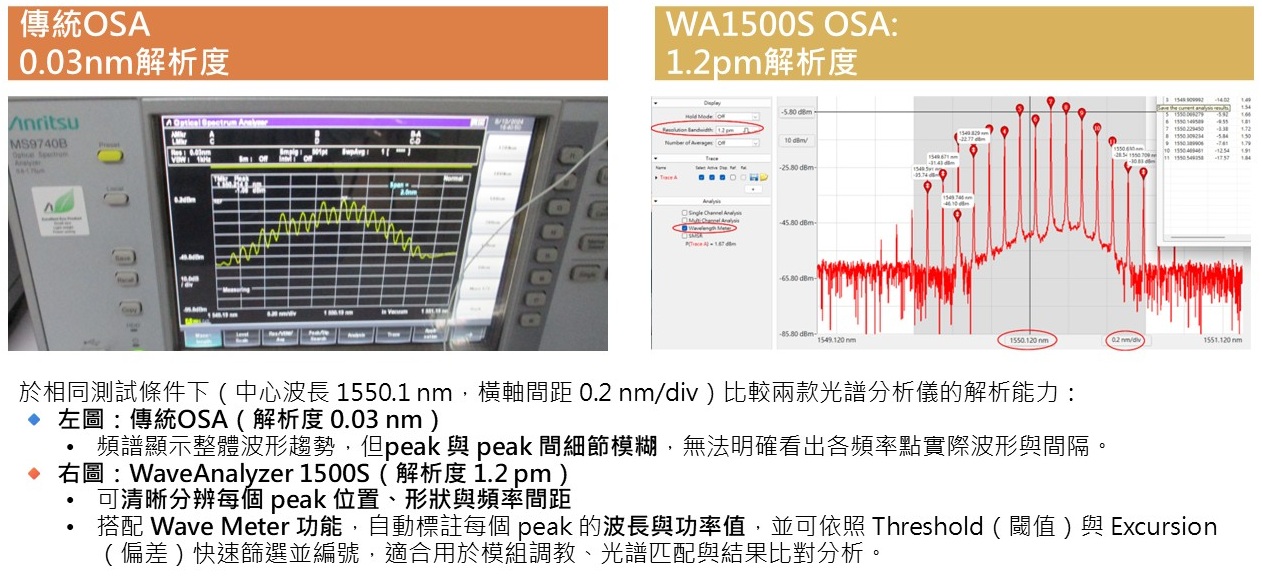

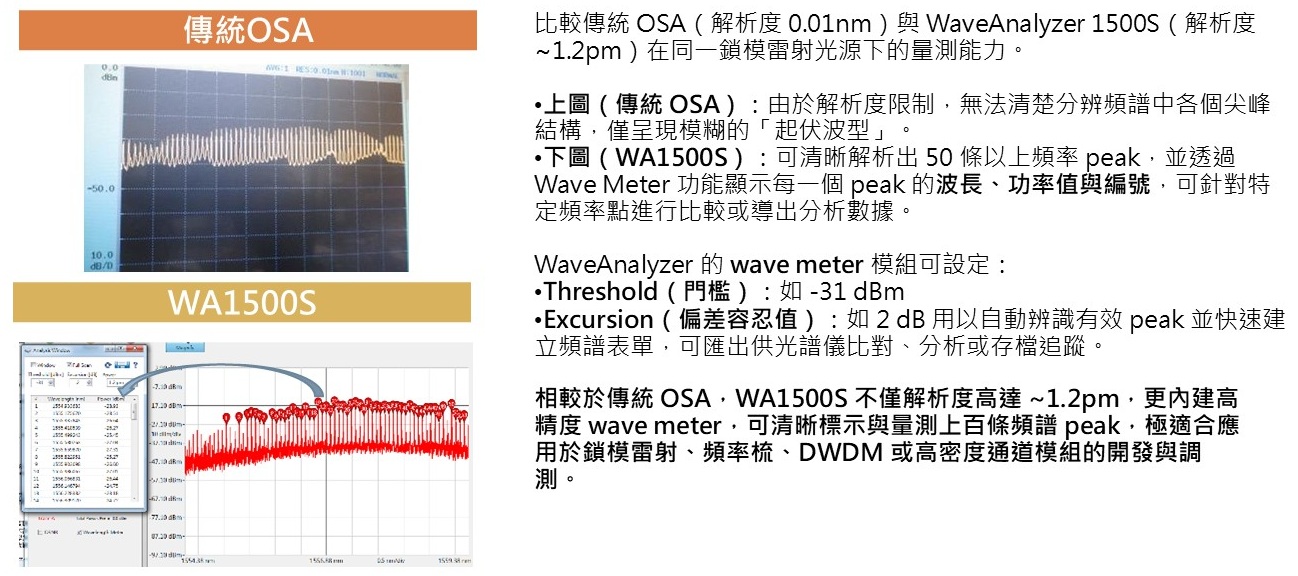

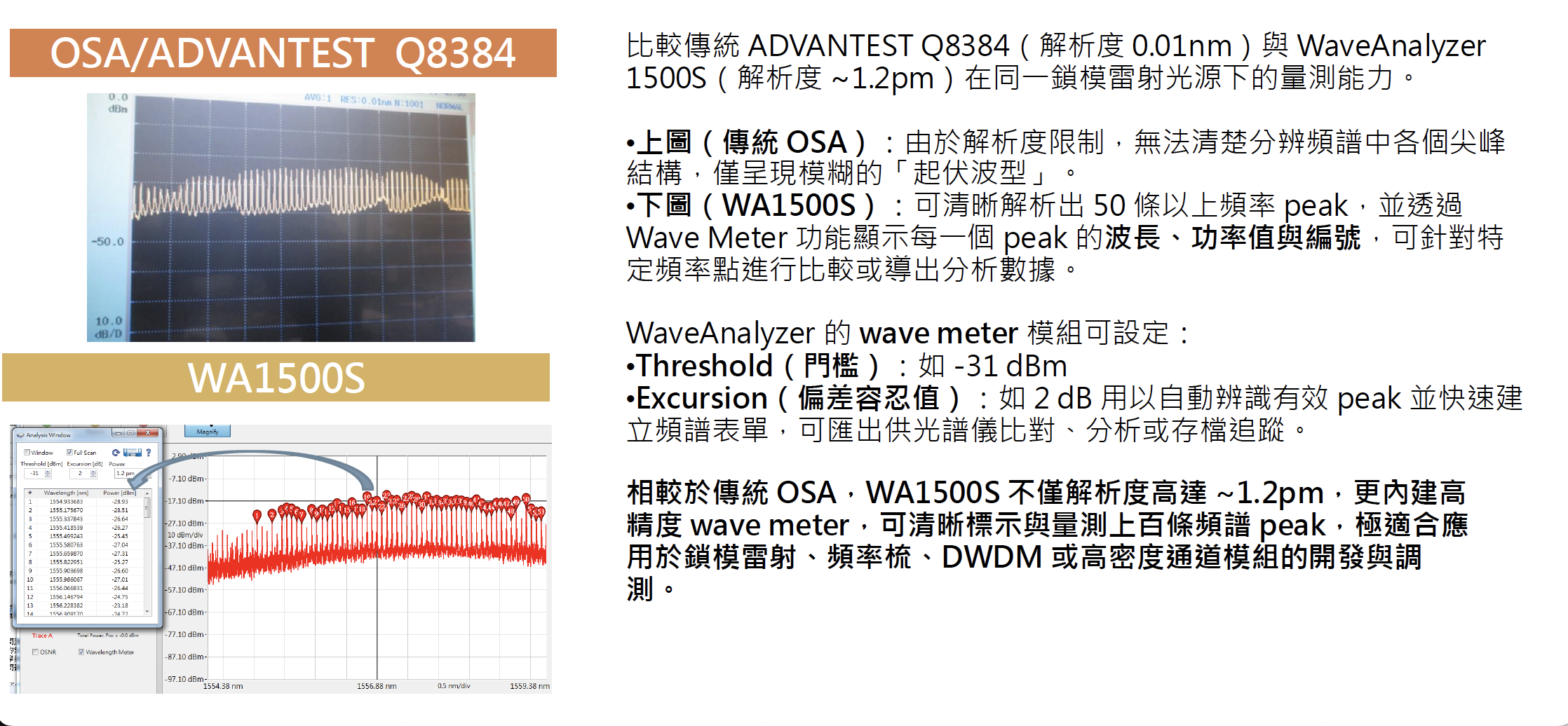

  • Wave Meter：可量測200+ 個頻率peak，頻率精度±500 MHz
  • OSNR 分析（支援3點/ 6點）：即時顯示光信噪比
  • SMSR 邊模抑制比分析：自動標記主模與最大邊模功率
  • Polarization 分析：可分別顯示X / Y 偏振分量頻譜
WA1500S 是一款結合高解析、快速掃描與智慧分析功能的次世代光譜儀，特別適合應用於高速光通訊元件、雷射模組、DWDM 系統與頻率梳等先進領域的量測與優化。

聯絡我們

如需將 Coherent WaveAnalyzer 1500S OSA 光譜分析儀整合至您的測試流程，或索取更多技術資料，請聯絡我們：

Email：service@i-boson.com
電話：03-6561178
