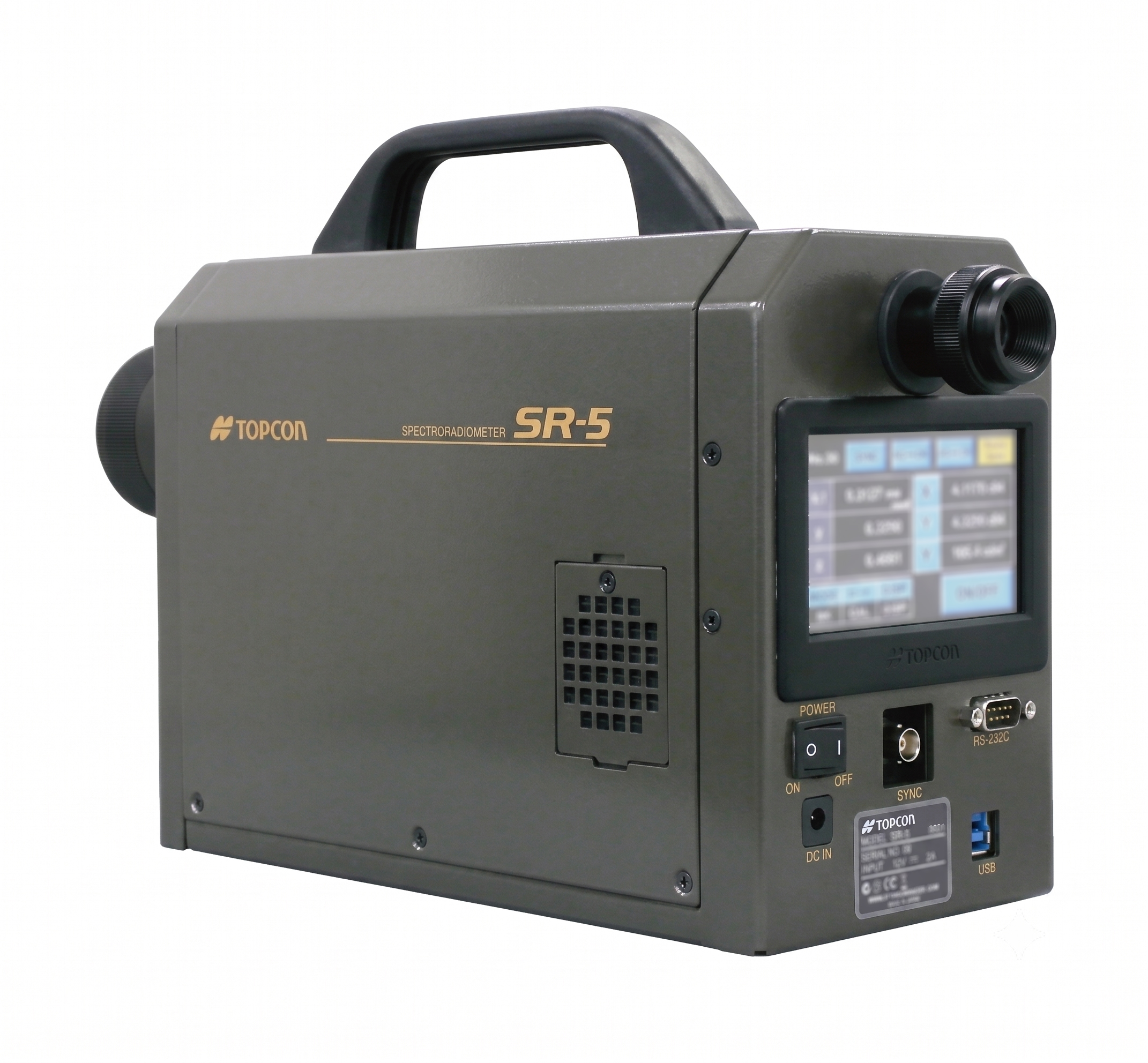

TOPCON 分光/光譜輝度計 SR-5

TOPCON

特點: 分光測色方式得到絕對值的高精度; 測量從0.001cd/m²開始對應; 測量時間大大縮短，與高速模式結合使用時，甚至可以進行更高速度的測量; 採用大螢幕彩色觸碰面板顯著提高了易用性; 追求後置接口等適合系統安裝的功能

介紹

本產品對應低亮度至高亮度量測需求，兼具高感度與高速量測性能的新世代分光輻射計。
採用2°測量角，可對應0.001～500,000 cd/m²的輝度量測範圍，適用於多數顯示器、LED及光源量測應用。
光學結構及內部系統經過優化，可提供快速且穩定的量測表現。
此外，採用彩色觸控大螢幕，操作直觀，提升整體使用體驗。

主要用途

■ 亮度/色度、溫度特性、對比度測量、顯示器和照明的配光特性等光學特性的綜合評價
■ 高精度測量汽車儀表板、音響系統和操作面板等微小表面的亮度和色度
■ 另外，交通標誌、交通信號燈、各種特殊光源等的發光品質評估

主要規格

Photo detector	Electronically cooled linear CCD
Dispersion element	Diffraction grating
Optical system	Object lens : f= 82mm F2.5, Eyepiece lens : 5° view field
Measuring angle	2°/1°/0.2°/0.1° Selectable (Electric motor moved)
Measuring distance	250mm – ∞ (Distance from metallic tip of objective lens)
Spectral band width	5nm (Half bandwidth)
Spectral accuracy	±0.3nm *Hg emission lamp
Wavelength range	380 – 780nm
Wavelength resolution	1nm
Measurement mode	Auto/Manual(Integral time/Frequency) External vertical sync signal input
Measuring object	Spectral radiance : W･sr-1･m-2･nm-1
Measuring function	Radiance Le : W･sr-1･m-2, Luminance Lv : cd･m-2, CIE1931 chromaticity coordinates xy, CIE1976 chromaticity coordinates u’ v’, Tristimulus value XYZ, Correlated color temperature and Deviation, Dominant wavelength : nm , Peak wavelength : nm CIE standard observer 2°/ 10°
Measuring luminance range	2°：0.001 – 15,000 cd/m2 1°：0.003 – 45,000 cd/m2 0.2°：0.075 – 125,000 cd/m2 0.1°：　0.3 – 500,000 cd/m2
Accuracy : luminance	±2% or less
Repeat accuracy : luminance	1.5% ： 0.001– 0.1 cd/m2 0.3% ： 0.1 cd/ –
Repeat accuracy : chromaticity	0.005 ： 0.001 – 0.1 cd/m2 0.0005 ： 0.1 cd/ –
Polarization characteristics	Luminance 1％ or less Spectral radiance 2％ or less (400 – 780nm)
Interface	RS-232C、 USB 3.0
Power supply	Dedicated AC adapter AC100V-240V, 50/60Hz, DC12V
Power Consumption	Approx. 30W
Operating conditions	Temperature: 5 – 30℃, Humidity: 80%RH or less (No condensation)
External dimensions (W×D×H)	422×130×244mm
Weight	Approx : 5.5kg
