消光比量測

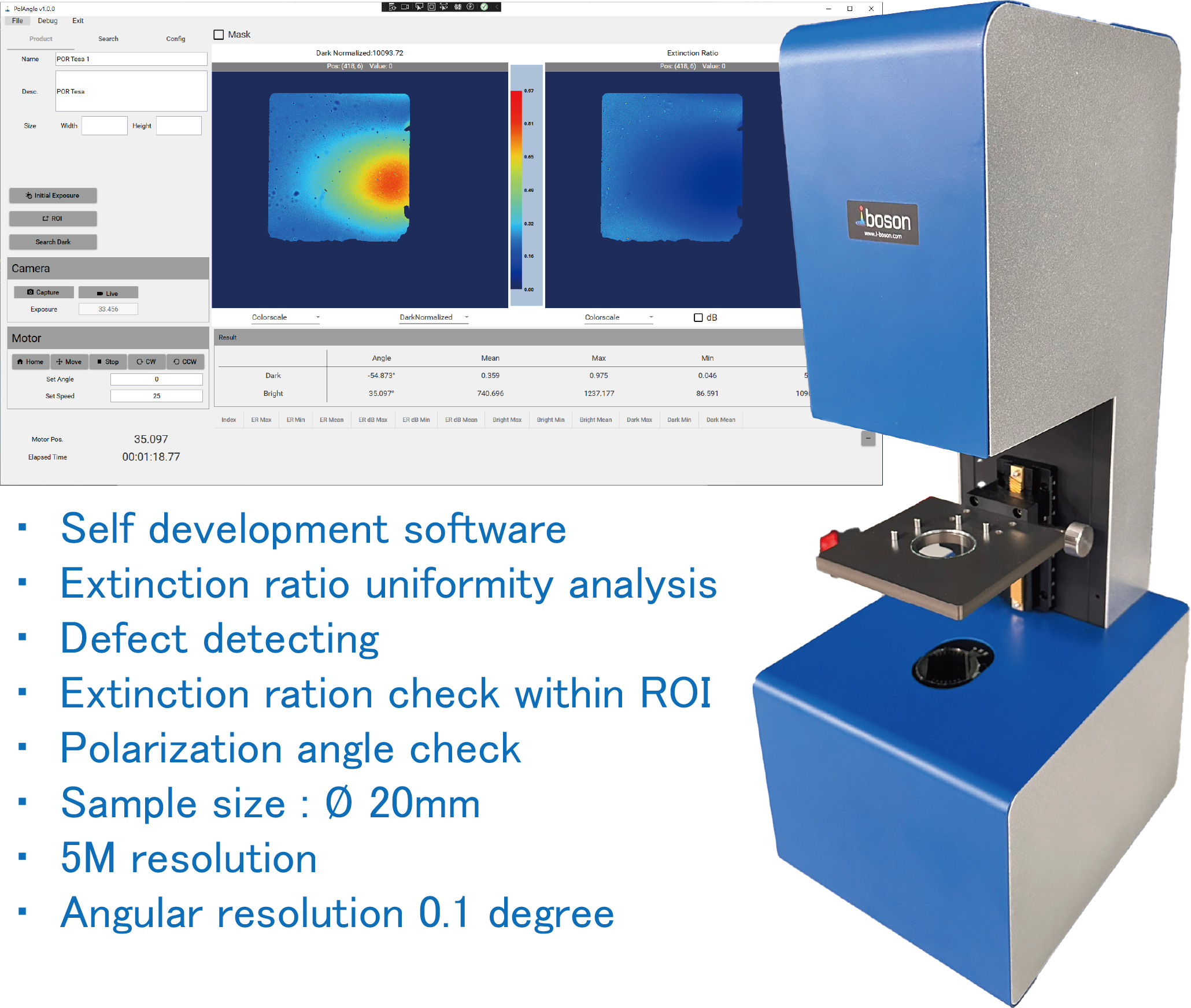

PolAngle 消光比量測系統

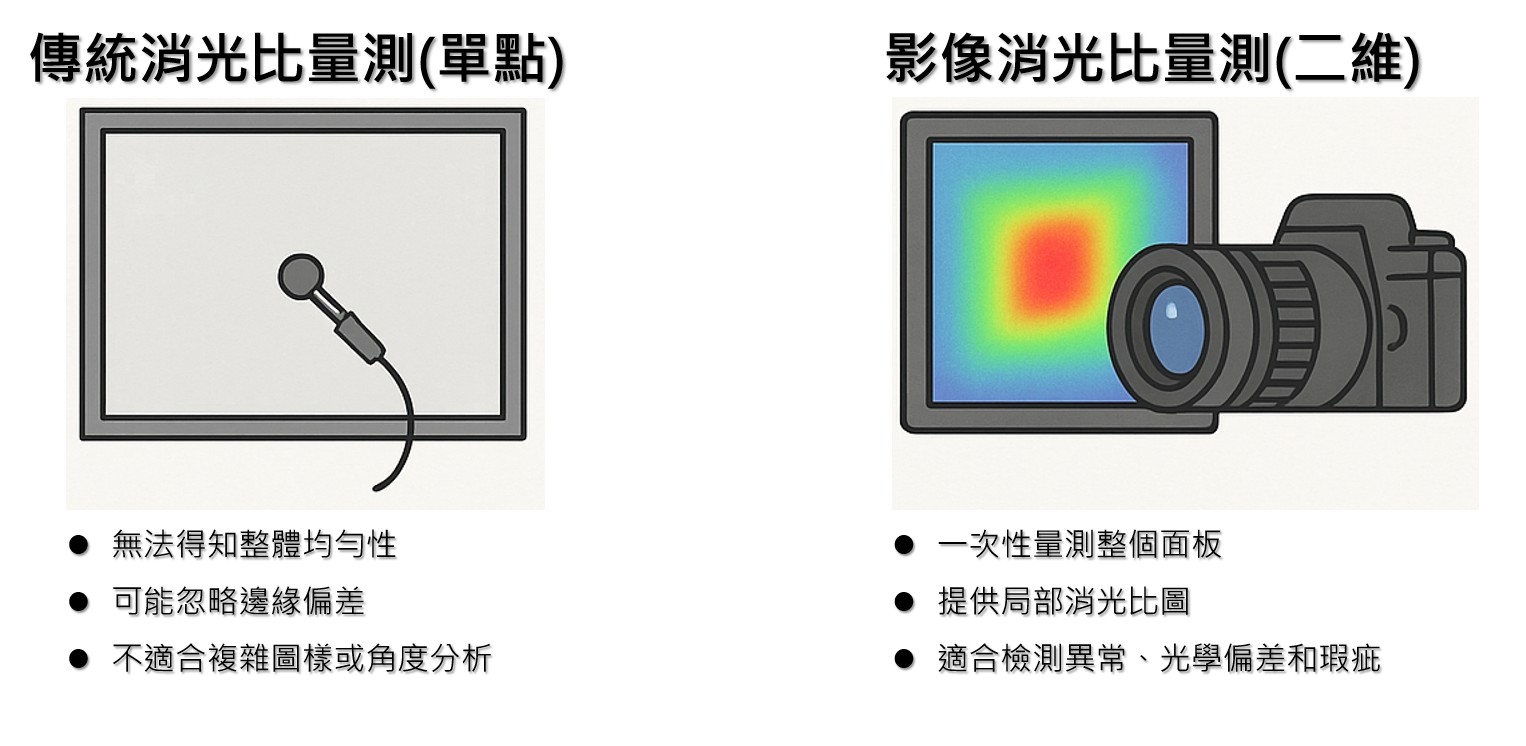

特點: 一次性量測整個面板; 提供局部消光比圖; 適合檢測異常、光學偏差和瑕疵; 影像分析功能

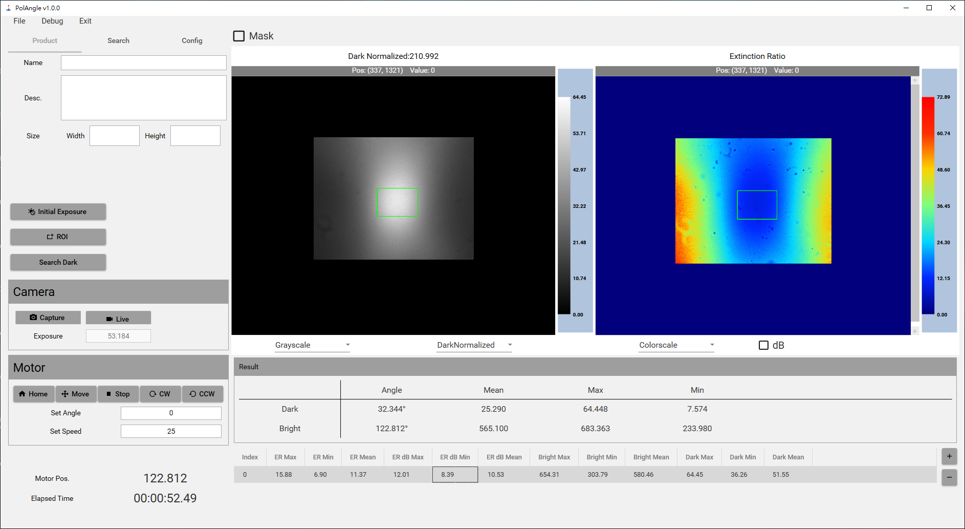

左側控制區塊（產品與控制）
Product Info :
Name / Desc.：輸入產品名稱與描述。
Size：設定檢測區域的尺寸（寬度與高度）。

Initial Setup :
Initial Exposure：自動曝光計算。
ROI：設定 Region of Interest。
Set Base Line：設定基準角度。

Camera :
Capture / Live：擷取靜態畫面或即時影像。

Motor :（控制馬達旋轉）
Home / Move / Stop：控制馬達回原點、移動或停止。
CW / CCW：順時針 / 逆時針旋轉。
Set Angle：設定目前角度。
Set Speed：設定旋轉速度。

狀態顯示 :
Motor Pos.：目前馬達位置。
Elapsed Time：測量經過時間。

中央影像與圖像分析區塊
影像來源選擇 :
參考用暗場影像 Reference Dark Image
正規化參考暗場 Normalized Reference Dark
平坦場校正影像 Flat Field Images
Mask 掩膜區域影像 Masked Region
亮場影像 Bright Field Image
正規化亮場影像 Normalized Bright Image
暗場影像 Dark Field Image
正規化暗場影像 Normalized Dark Image
消光比影像 Extinction Ratio
消光比 dB 表示 Extinction Ratio in dB

色彩顯示模式 :
灰階顯示 Grayscale
彩色映射顯示 Color map

ROI 區域標示 :
綠色方框表示區域統計範圍

下側結果與資料分析區塊
Result 區塊（單一角度分析結果）:
Angle：暗場與亮場的角度。
Mean / Min / Max / StdDev：暗場與亮場統計值。

區域統計表（最下方）
包括消光比、最大最小值的統計，如：
ER Max / ER Mean
Bright Max / Min / Mean
Dark Max / Min / Mean
