Vismotion-M｜MPRT 顯示器動態模糊量測系統
- 特點
- MPRT量測是模仿人眼此行為以量化實際拖影情形
- 模擬眼球追蹤，直接量化VR顯示器的拖影程度
- 透過先進軟體技術，直接由顯卡送出順暢滾動影像
- 特有對位校正技術，使得量測結果更正確
- 同時記錄影像、曲線，並可隨時回讀研究
介紹
- Vismotion-M 為波色科技自主研發之顯示器動態拖影量測系統，整合高解析工業相機、精密線性運動平台與自動化分析軟體，可直接擷取實際動態拖影影像進行分析。系統可量測 MPRT及 CMR（Clear Motion Ratio）等關鍵動態性能指標，量測流程符合 VESA ClearMR 與 IDMS 規範定義。Vismotion-M 支援高刷新率顯示器量測，具備高重現性、高效率與高度彈性的測試配置能力，廣泛應用於顯示器研發驗證、製程優化與品質評估。
- Vismotion-M 主要針對移動設備和平臺，如智慧手機、平板電腦等。它注重捕捉這些設備上的運動模糊情況，以評估其顯示性能在移動使用情況下的表現。
- Vismotion-M 可以説明開發人員更好地瞭解移動設備上的畫面清晰度和反應時間，從而進行優化和改進。
- Vismotion-M 在功能上開發了最新的VESA CMR量測，整合在同一系統中，比起一般用高速攝影機量CMR快速且方便。
Vismotion-M｜MPRT 顯示器動態模糊量測系統
NVIDIA 公布的 G-SYNC Pulsar 與 OLED 動態模糊數據，即出自這套追蹤相機量測系統。
NVIDIA 官方具名採用：NVIDIA 官方論壇技術文章「MPRT, Pulsar and OLED」與 G-SYNC Pulsar
韌體更新說明均載明，其公布的 MPRT 數據係以 iboson Vismotion 系統量測取得。
現代顯示技術需要 MPRT 的三個理由
- GtG 的侷限 - 傳統灰階反應時間（GtG）無法描述 Sample-and-Hold 機制在人眼平滑追蹤時產生的殘留模糊。在 OLED 等
高速切換面板上，GtG 趨近於零，已完全無法區分產品優劣。 - 動態模糊抑制技術的驗證 - ULMB、Pulsar、BFI 等背光閃爍與插幀技術，必須以 MPRT 才能量化其實際效果。這些技術縮短的
是發光時間而非畫素轉換時間，GtG 完全不變，但感知模糊可大幅降低。 - 電競與 VR／AR 的優化依據 - MPRT 提供客觀的動態清晰度指標，可用於 Overdrive 調校、提升電競中動態目標的追蹤表現，
並降低 VR／AR 應用的動暈不適。
.png)

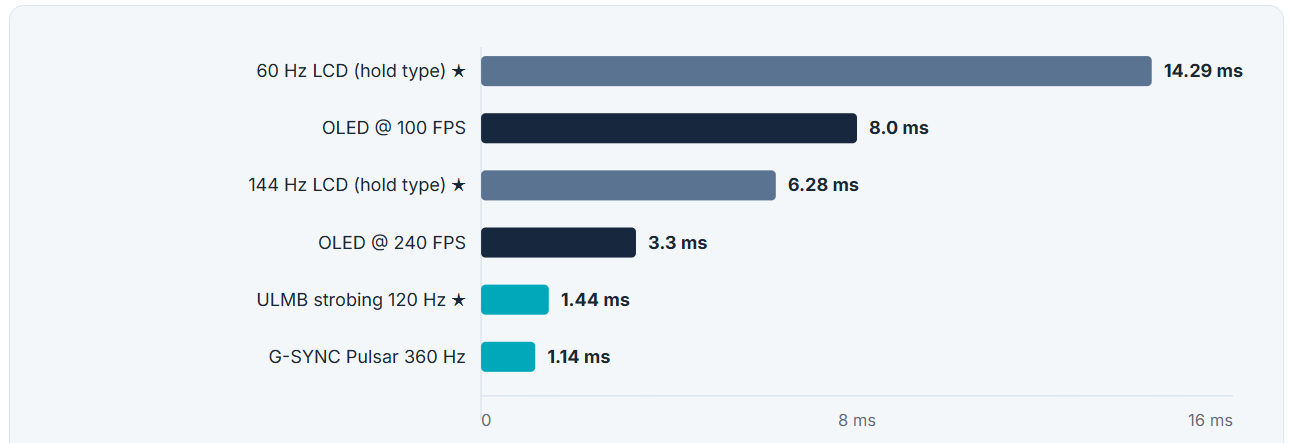

圖 1 MPRT 把技術差異量成一個數字。GtG 最快的 OLED，MPRT 反而輸給背光閃爍 LCD。★ 為波色實測；G-SYNC Pulsar 360Hz 的 1.14 ms（約 877Hz 等效）為 NVIDIA 於
官方論壇公布之 Vismotion-M 實測平均值；OLED 依同文 MPRT ≈ 0.8 × frame time 推算。
功能特色
- MPRT 量測 - 模擬人眼的平滑追蹤行為，量化實際感知到的動態模糊，並以全灰階矩陣輸出模糊邊緣時間（BET）。

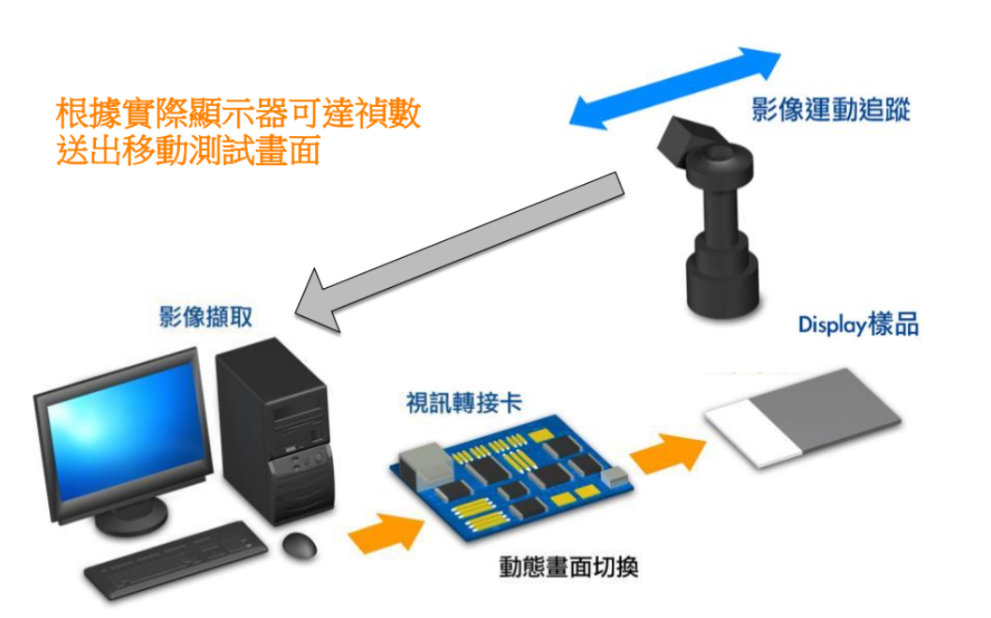

- 追蹤取像模擬 - 相機以物理方式追蹤移動圖樣，複製人眼平滑追蹤機制，模糊直接於感光面上形成，而非以軟體事後重建。
- 顯示卡直接輸出 - 透過軟體控制，由顯示卡直接輸出平順捲動的測試圖樣，確保圖樣與追蹤軸之間的精確時序同步。
- 獨家對位校正 - 採用自有的對位校正技術，搭配畫面十字線輔助定位，確保量測結果準確且可重現。
- 影像與曲線同步記錄 - 量測影像與反應曲線同步保存，可隨時回溯檢視，結果並可匯出為 CSV 供後續分析。
- 三種檢視交叉確認 - 3D 分佈圖、轉態曲線與相機實拍畫面可相互對照，確認每一個灰階組合的量測結果是否正常。
.png)

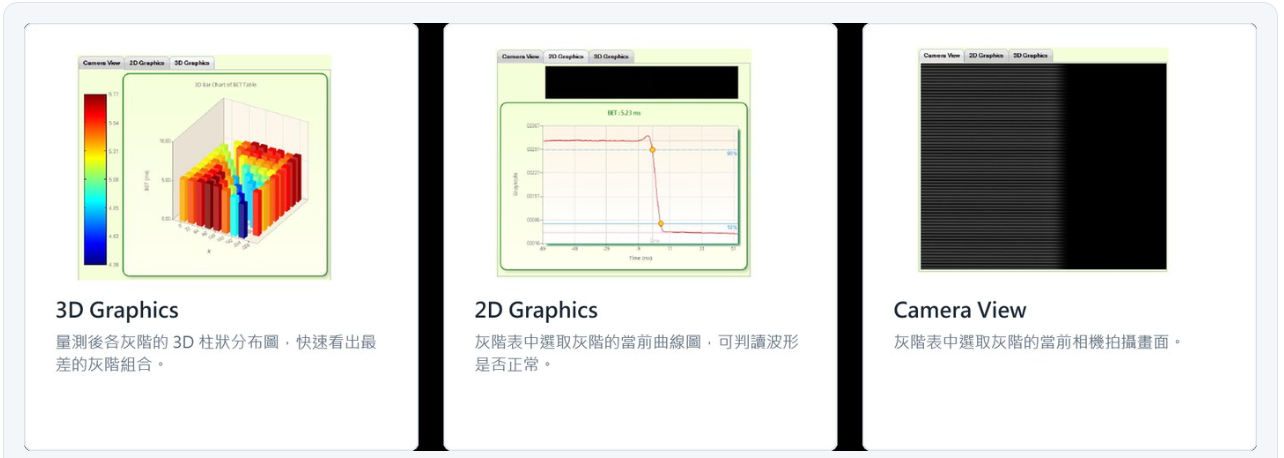

圖 2 量測軟體的三種檢視。3D 分佈圖快速看出最差的灰階組合，2D 曲線用於判讀波形是否正常，Camera View 則呈現該灰階的相機實拍畫面。量測完成後逐一點擊灰階表
交叉確認，是判定一次量測是否有效的關鍵步驟。
產品說明與定位
iboson Vismotion-M 是專為顯示器反應時間、動態模糊與光學表現評估而設計的視覺動態分析系統。結合追蹤相機與高精度
分析演算法，直接擷取人眼實際感受到的模糊，為產品研發與製程優化提供可據以行動的數據。
Vismotion-M 適用於以整機形式量測的監視器與電競顯示器，涵蓋高更新率電競面板與電視。NVIDIA 針對 27 吋 G-SYNC Pulsar
與 OLED 螢幕所公布的量測數據，即以本系統取得。
典型應用包括：電競顯示器開發、面板驅動與 Overdrive 優化、背光閃爍效果驗證，以及 VR/AR 顯示器的動態清晰度評估。
.png)

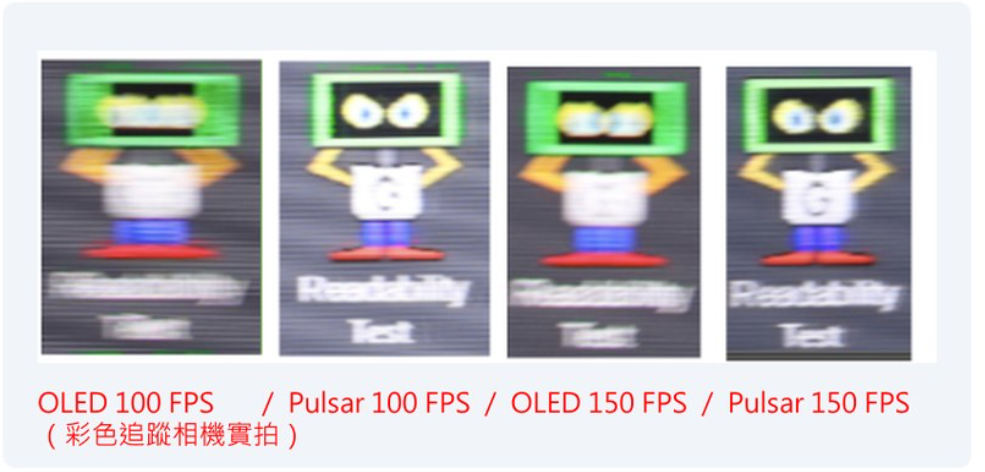

圖 3 數字對得上眼睛。同樣的畫面，Pulsar 的「Readability Test」字樣清晰可辨，OLED 則糊成一片——MPRT 的數字差異，人眼直接看得見。右側為各操作模式的 MPRT 對照：
同一台螢幕、不同模式，數值從 0.65 到 2.12 ms，規格必須註明量測條件。實拍畫面與模式對照表為 NVIDIA 公布內容。
為什麼必須始終註明測試條件
同一台螢幕在不同的更新率、脈衝寬度（pulse width）與韌體版本下，量測出的數據會有顯著差異。以下為 NVIDIA
韌體 1.1.10 版本說明中，使用 Vismotion-M 所測得的改善數據報告。
| Condition | Before | Firmware 1.1.10 |
| 240 Hz, pulse width 50 | — | 0.97 ms — below 1.0 ms, > 1000 Hz equivalent |
| 360 Hz at 480 nits | 1.64 ms | 1.14 ms |
| 240 Hz at 480 nits | 2.05 ms | 1.37 ms — up to 33 % improvement |
在 480 nits（尼特）亮度下，240 Hz 和 360 Hz 的動態影像銳利度現已達到與 60 Hz ULMB2 相同的表現。上述數值為 NVIDIA
針對韌體 1.1.10（撰文時的最新版本）所發布的數據，並透過 Vismotion-M 量測得出。由於測試數據會隨每次韌體更新而變動，
因此量測資料應始終標明日期與版本號。
| 規格 | |
|---|---|
| 項目 |
Vismotion-M
|
| 支援產品 | 27 吋 FHD，最高 1000 Hz |
| 量測指標 | MPRT（模糊邊緣時間 BET） |
| 橫向畫素 | 2448 px
|
| 可分辨拖影寬度 | 10.6 µm |
| 量測區域視野 |
26 mm（可更換鏡頭）
|
| 最快追蹤速度 | 300 mm/s |
| MPRT 平均誤差 | ±2% 以內 |
| 支援量測點高度 | 120 – 550 mm |
| 主機尺寸/重量 | 820 × 650 × 870 mm / 15 kg |
| 輸出項目 | MPRT 與最大/最小 BET、灰階轉態曲線、3D 分佈圖、量測影像、CSV 記錄檔 |
為什麼選擇波色的 MPRT 方案
- NVIDIA 公布數據的來源 - NVIDIA 官方論壇技術文章與 G-SYNC Pulsar 韌體更新說明均載明，其公布的 MPRT 數據
以 iBoson Vismotion 量測取得——您所採用的方法，早已有公開紀錄。 - 光學積分，而非軟體重建 - 相機以物理方式追蹤移動圖樣，模糊在多幀曝光期間直接於感光面上形成。即使在低亮度下訊號
仍充足，且免除冗長的後處理。 - 與客戶端數據直接可比 - 已為 NVIDIA 及主要面板與顯示器廠商採用，並獲多家國際 PC 品牌指定為參考方法——驗收階段
因量測方法不同而產生的爭議因此大幅減少。 - 經學術發表驗證 - 量測方法已於 SID 發表之共同研究中採用，具備國際認可的技術基礎。
下一步：Vismotion-M2（即將上市）
為因應新世代顯示架構的快速發展——包括超過 1000 Hz 的超高更新率，以及 VESA ClearMR 認證標準——波色科技即將推出
Vismotion-M2，將量測能力延伸至 27 吋 FHD 最高 3000 Hz，並可同時量測 MPRT 及 CMR。
1. CMR / VESA ClearMR - 同一台設備可同時量測 MPRT 及 CMR，直接對標 ClearMR 認證需求。
2. 27" FHD 3000Hz - 更新率支援一次拉高三倍，涵蓋 NVIDIA 1000Hz+，BOE 1500Hz，2000Hz 評估案。
3. 彩色螢幕取像 - 可拍 UFO 彩色實拍畫面，數字之外，在客戶一個「看得見的」證據。
4. 灰階間隔調整 - 量測灰階可自訂間隔，配合 CMR 非等灰階切分與客戶自訂條件。
5. 特定灰階重測 - 可針對異常的灰階組合單獨重測，不必整批重跑，節省大量時間。
6. 波形解析度提升 40% 以上 - 反應時間取樣更細，拐點與模糊邊緣的判定更穩定 - CMR計算的基礎。
Vismotion-M2 即將上市，歡迎與我們聯繫以取得上市通知，或預先討論您的量測需求。
