攝影監控延遲分析
攝影監控延遲分析儀 CMSL-100
攝影監控延遲分析儀
以雙端檢測（相機端 t1、顯示端 t2）同步取樣，精準量測「從相機取像到螢幕顯示」的完整系統延遲（Δt = t2 − t1）。 適用於車用電子後視鏡（CMS）、安防監控、視訊設備、筆電與手機等具備「相機＋顯示」之裝置。
±5 ms量測精度
≤200 ms符合 ECE R46 最大允許延遲
≤10%連續量測重複性
日/夜1000 lux / ≤5 lux 測試條件
產品簡介
CMSL-100 專為評估攝影系統影像傳輸與顯示延時而設計。測試時將「相機檢測器」貼附於待測相機，「螢幕檢測器」遮罩於顯示區域； 由專用軟體於 PC/NB 上同步擷取兩端訊號，計算延遲時間並輸出統計結果（平均/最短/最長）。

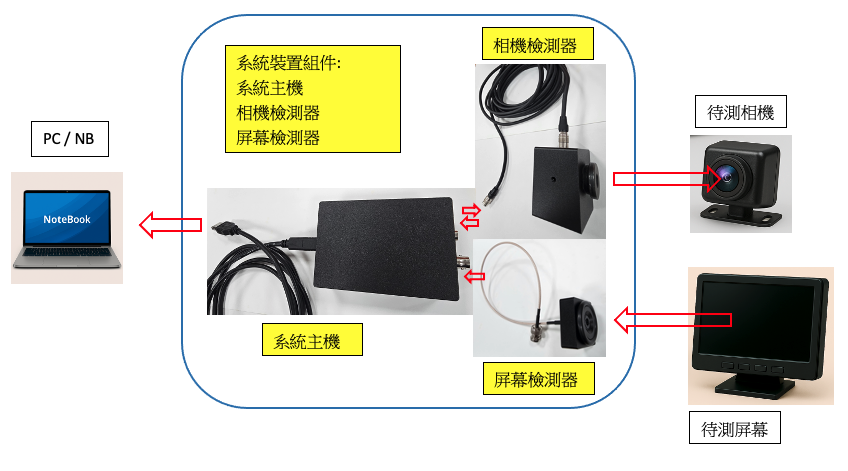

系統組成與量測原理
系統裝置
- 系統主機（資料擷取與運算核心）
- 相機檢測器（安裝於待測相機端，取得 t1）
- 螢幕檢測器（吸附/固定於顯示區域，取得 t2）
- 控制電腦 PC / NB（安裝專用量測軟體）
延遲計算：Δt = t2 − t1（t1：相機接收信號；t2：螢幕顯示反應）。
技術性能與測試條件
測試條件
- 日間：≥ 1000 lux；夜間：≤ 5 lux
- 支援光源由暗→亮、亮→暗的動態切換測試
- 建議至少 10 次量測取平均以提高可靠度
性能指標（依 ECE R46）
- 最大允許延遲：通常不超過 200 ms
- 量測精度：± 5 ms
- 重複性：連續測試結果偏差不超過 10%

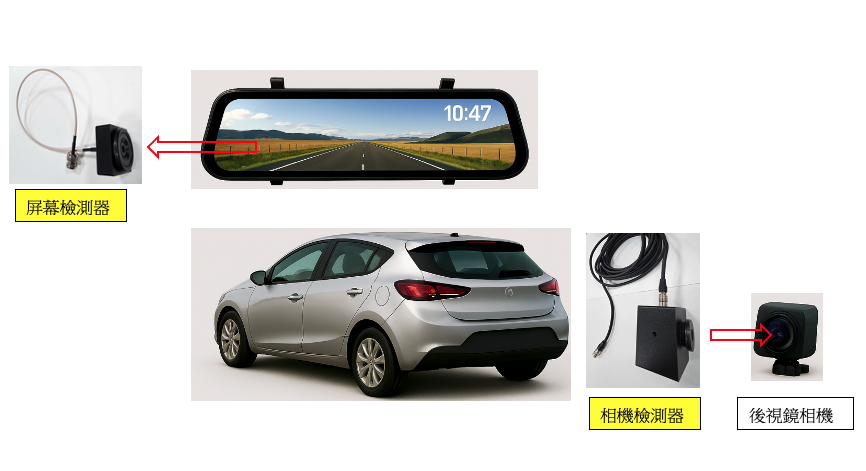

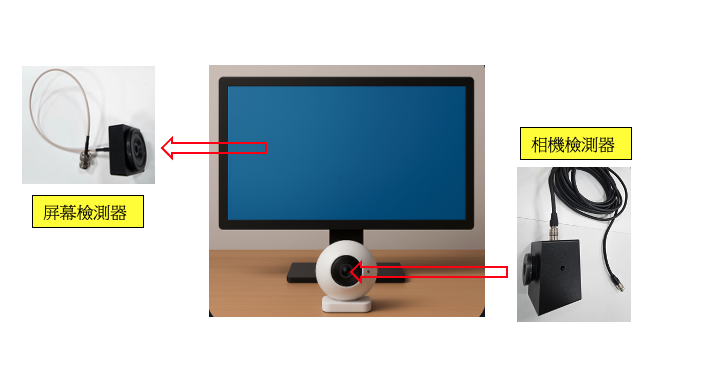

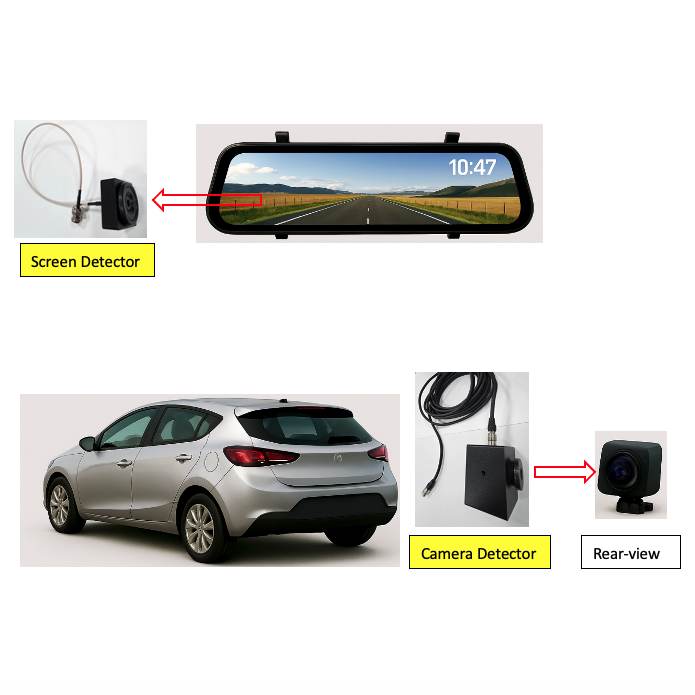

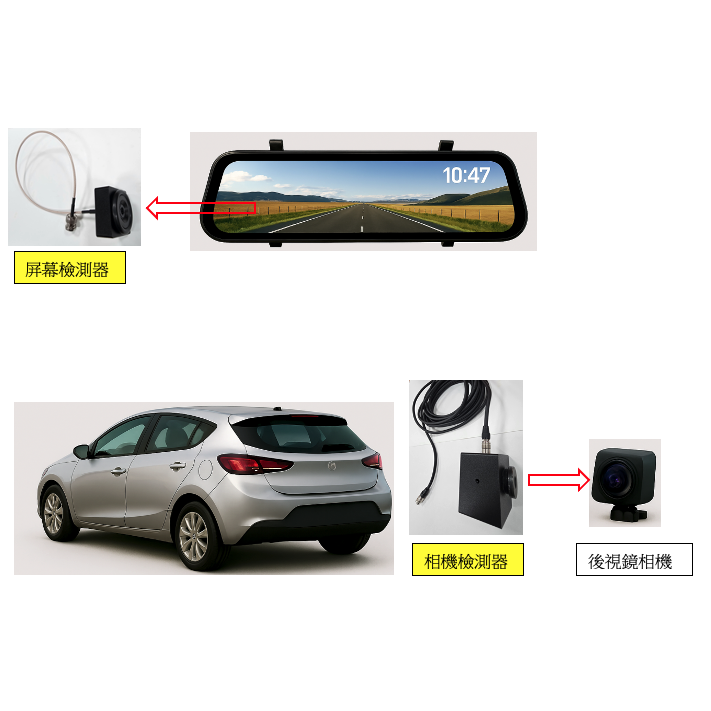

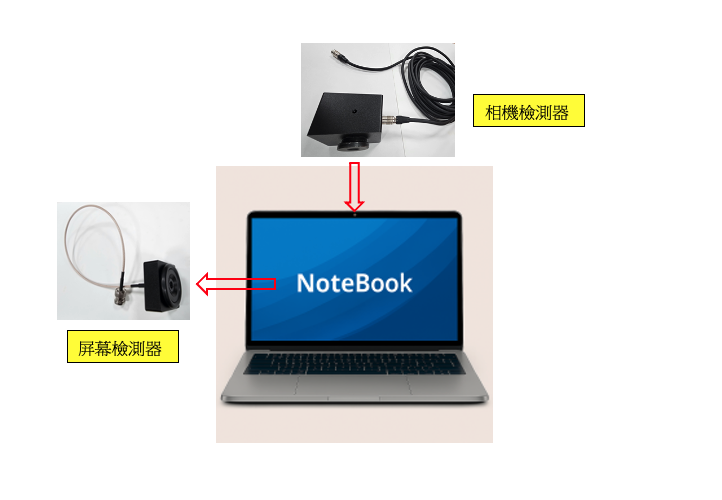

應用場景

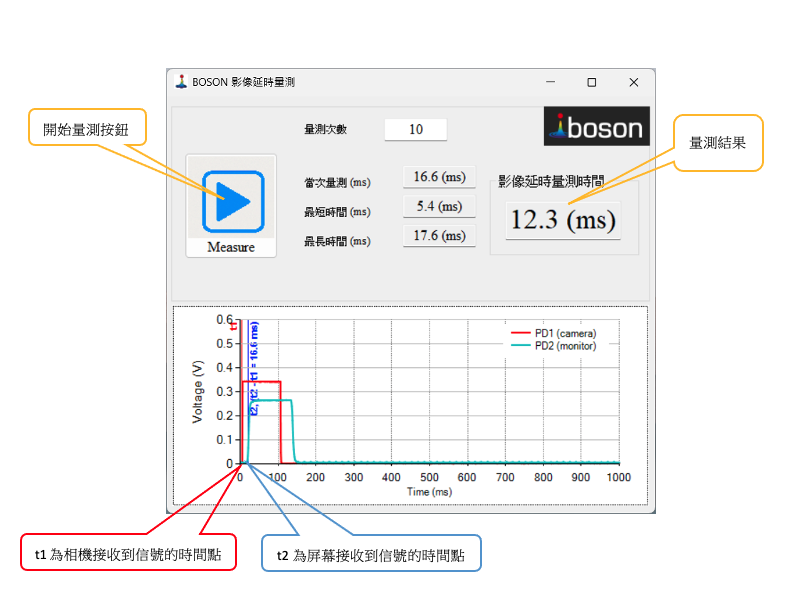

軟體介面

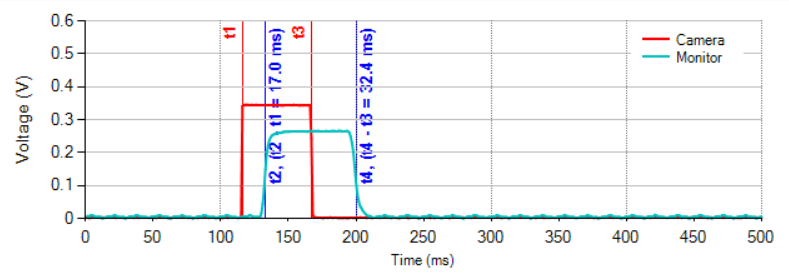

專用量測軟體提供一鍵量測、即時波形與統計指標（當次、最短、最長、平均），並可匯出報告。
為什麼選擇波色科技 CMSL-100？
- 完整覆蓋真實場景：日/夜光照、動態切換、可重複驗證
- 雙端同步檢測：相機端/顯示端同時量測，避免單端估算偏差
- 法規對齊：符合 ECE R46 對車載影像系統的延遲要求
- 快速上線：標準化治具與軟體流程，縮短導入時間
